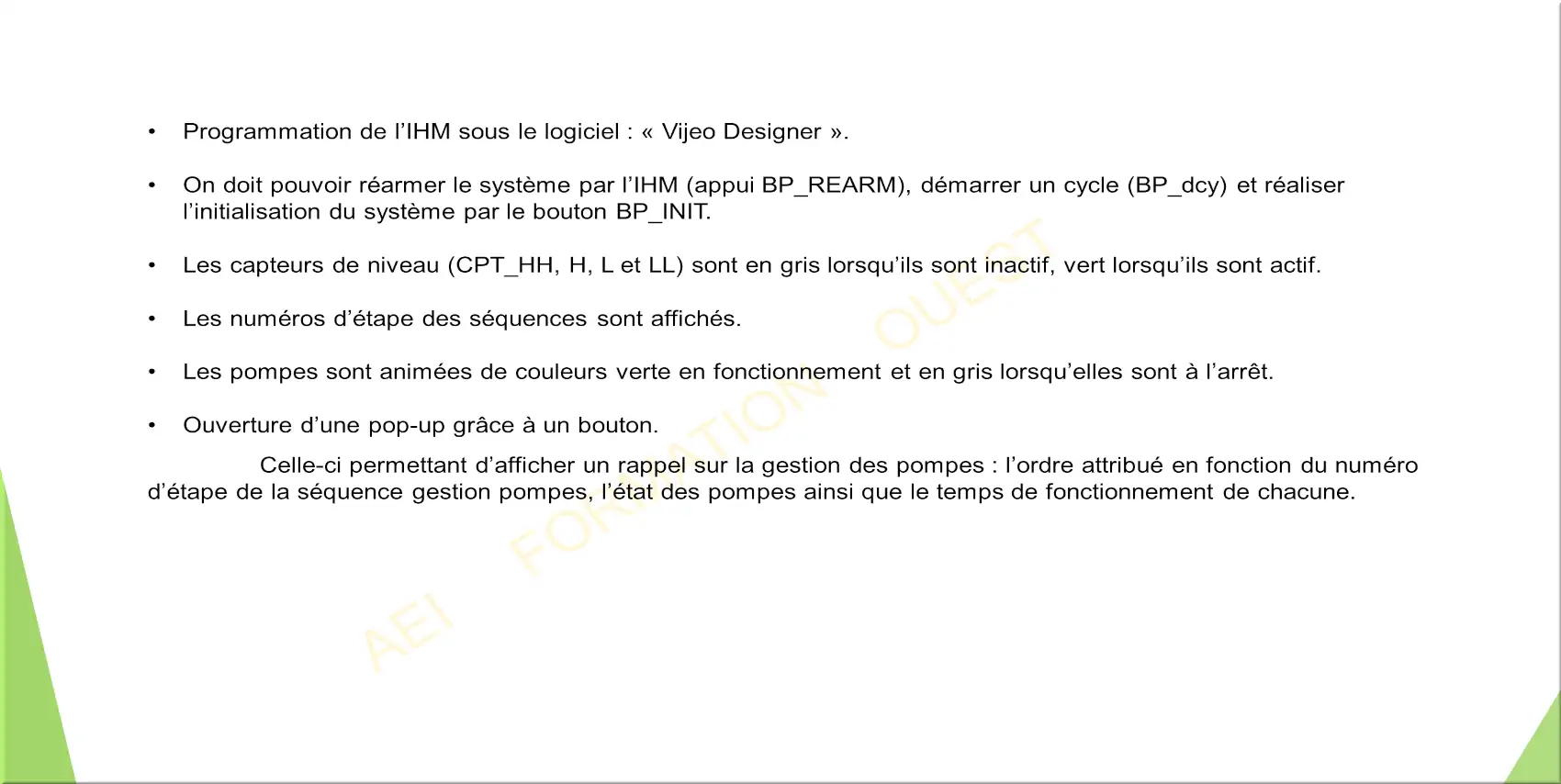

Cahier des charges IHM

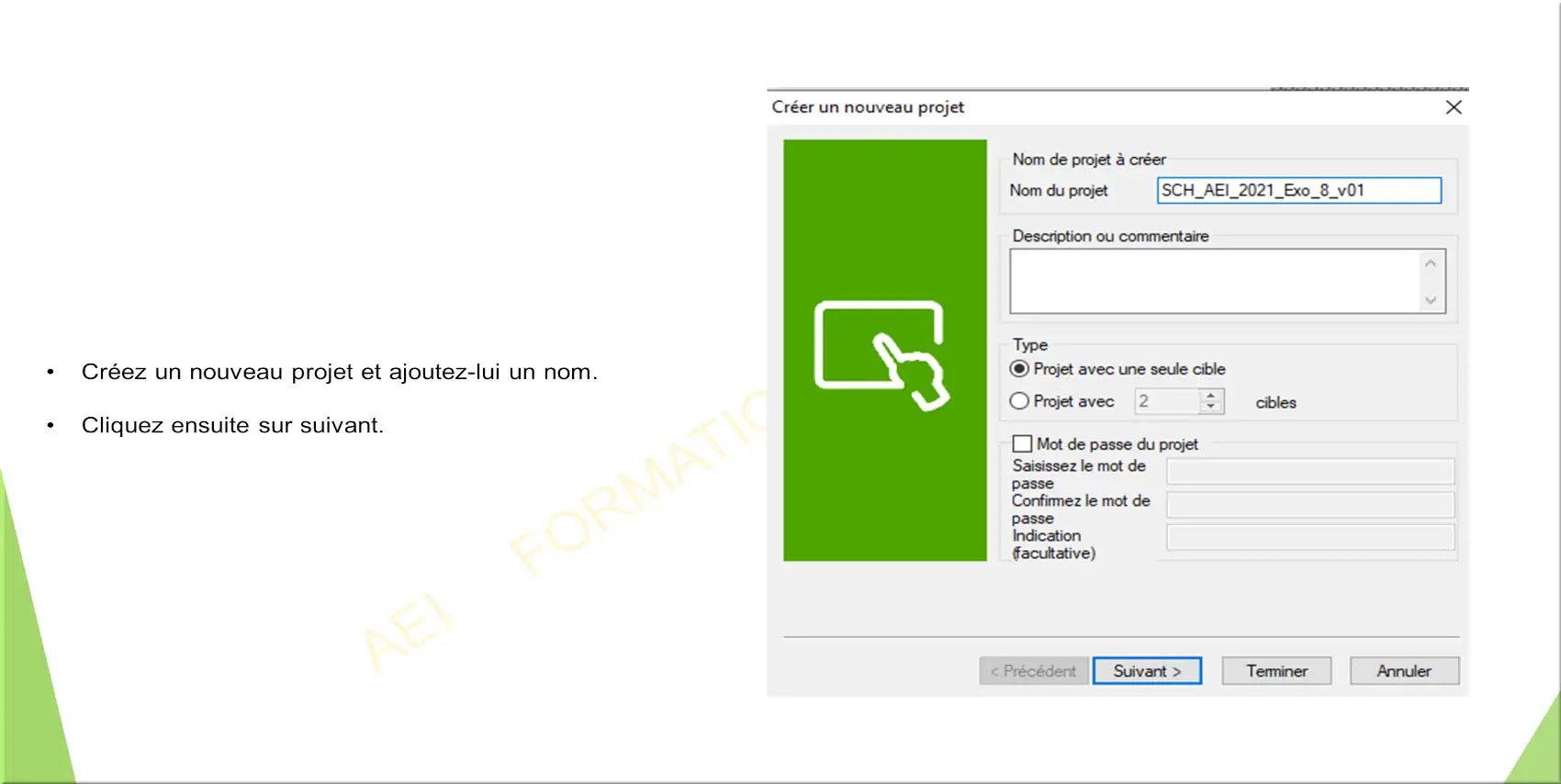

Créer le projet

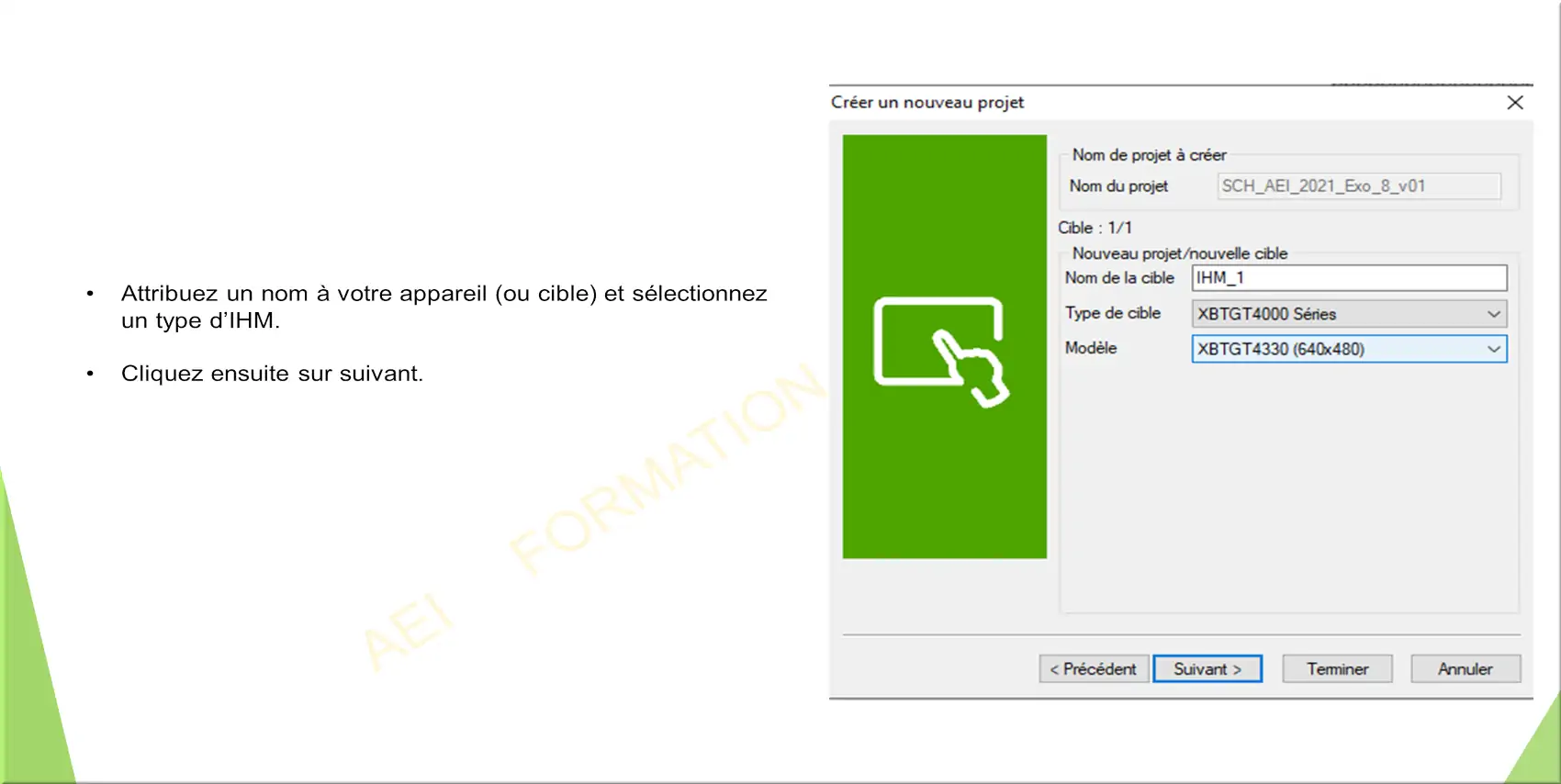

Déclarer l’IHM

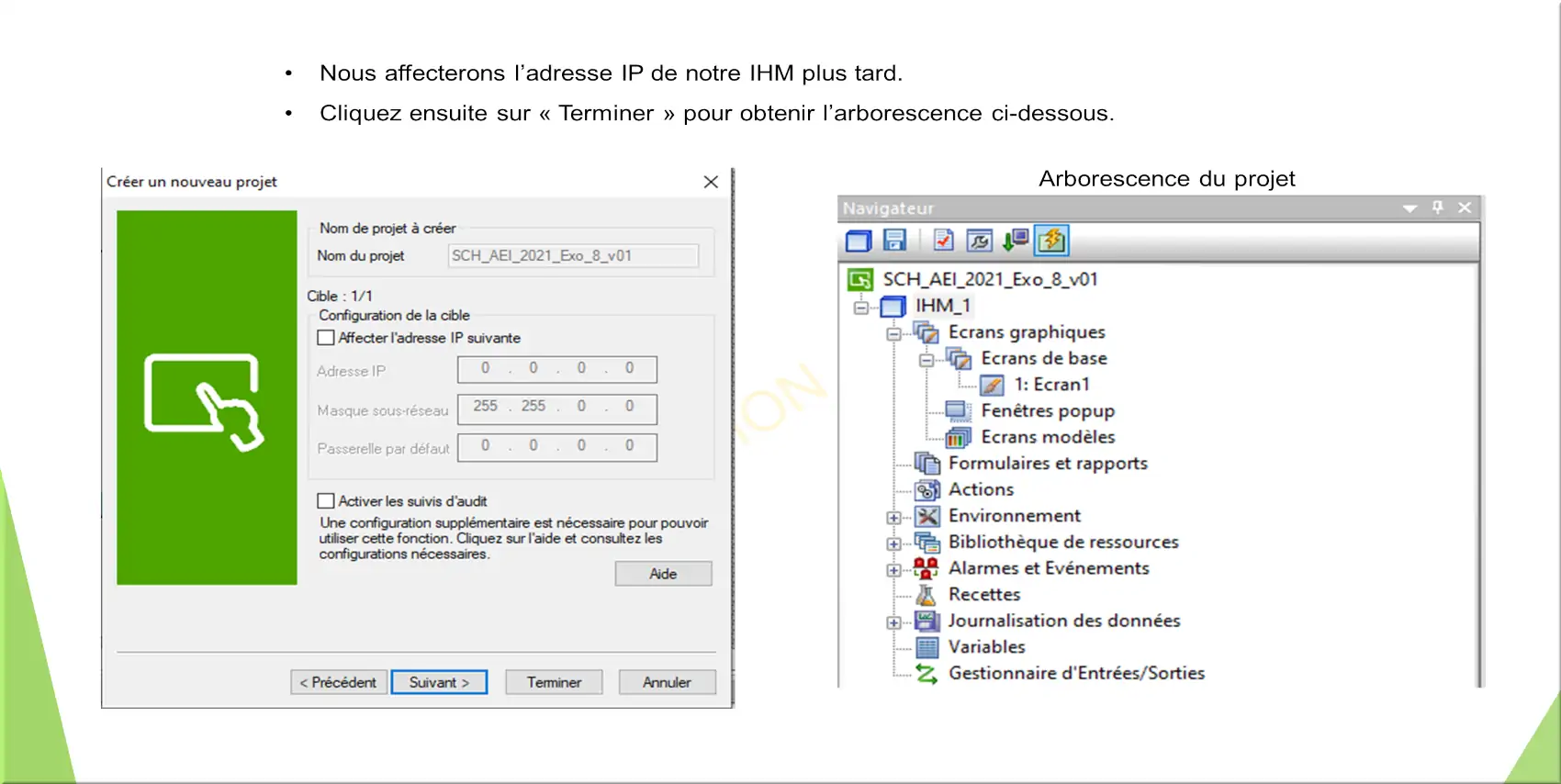

Finaliser la création projet

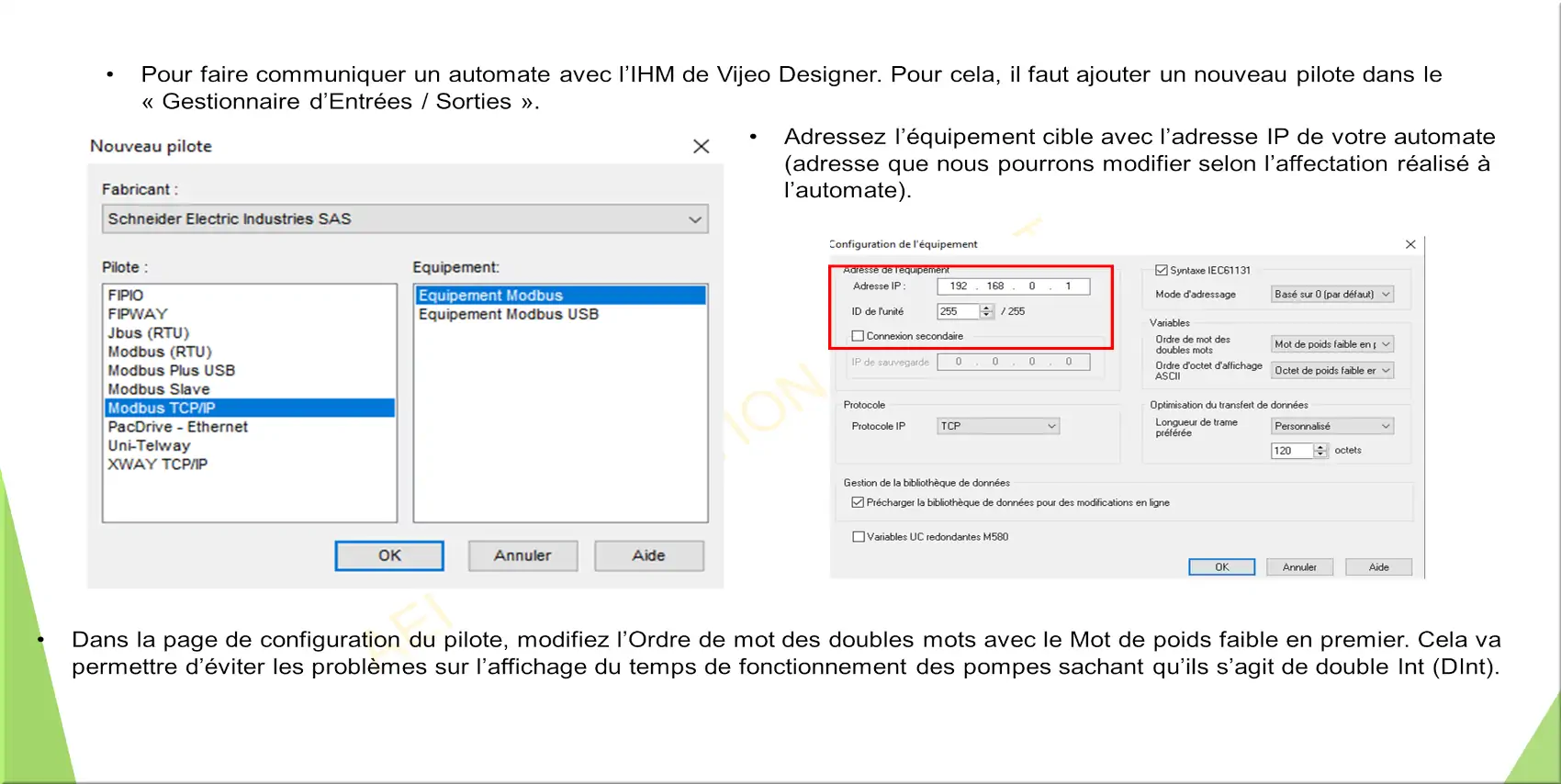

Communication avec automate

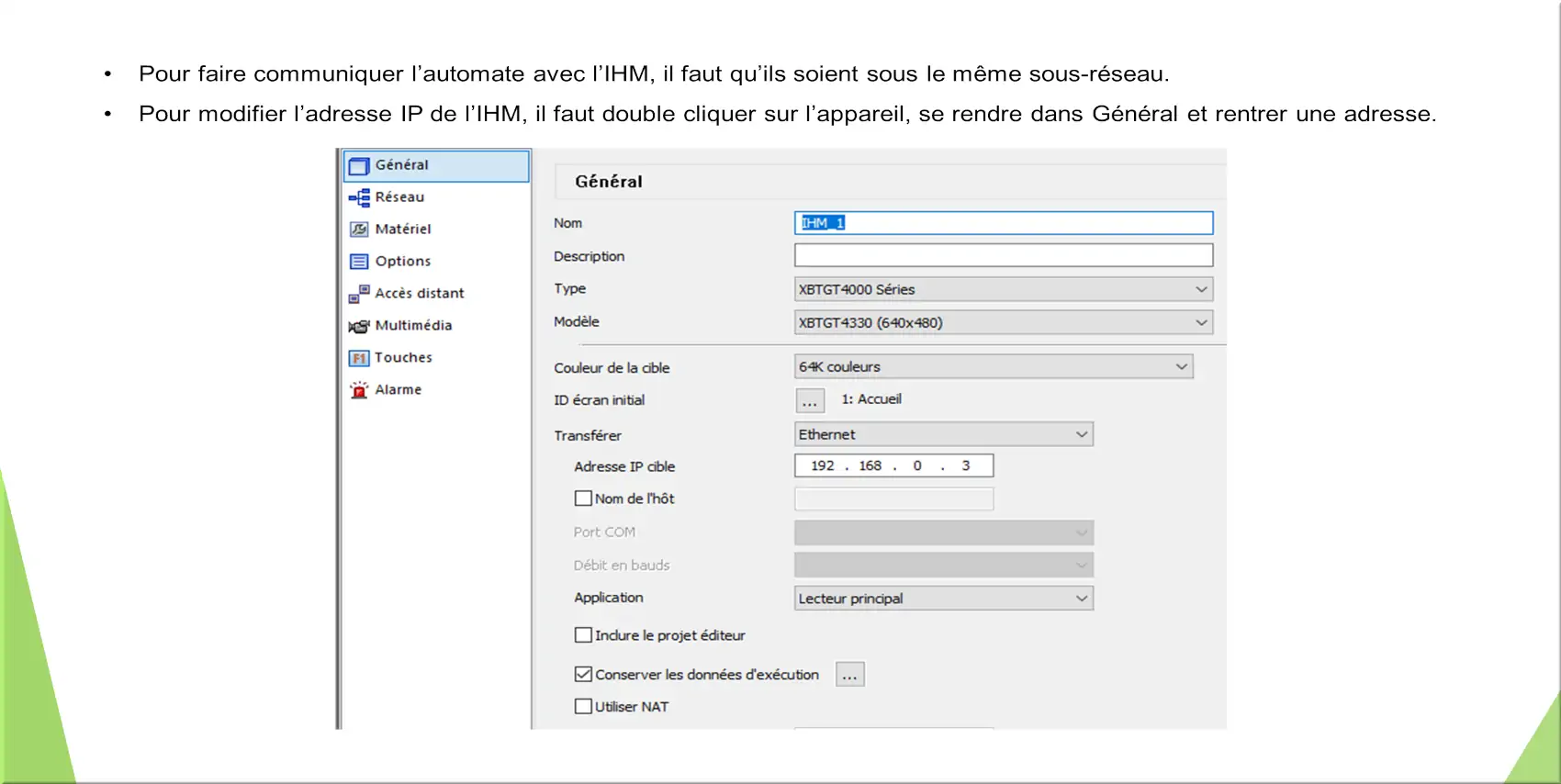

Configurer l’adresse IP
Renommer l’API

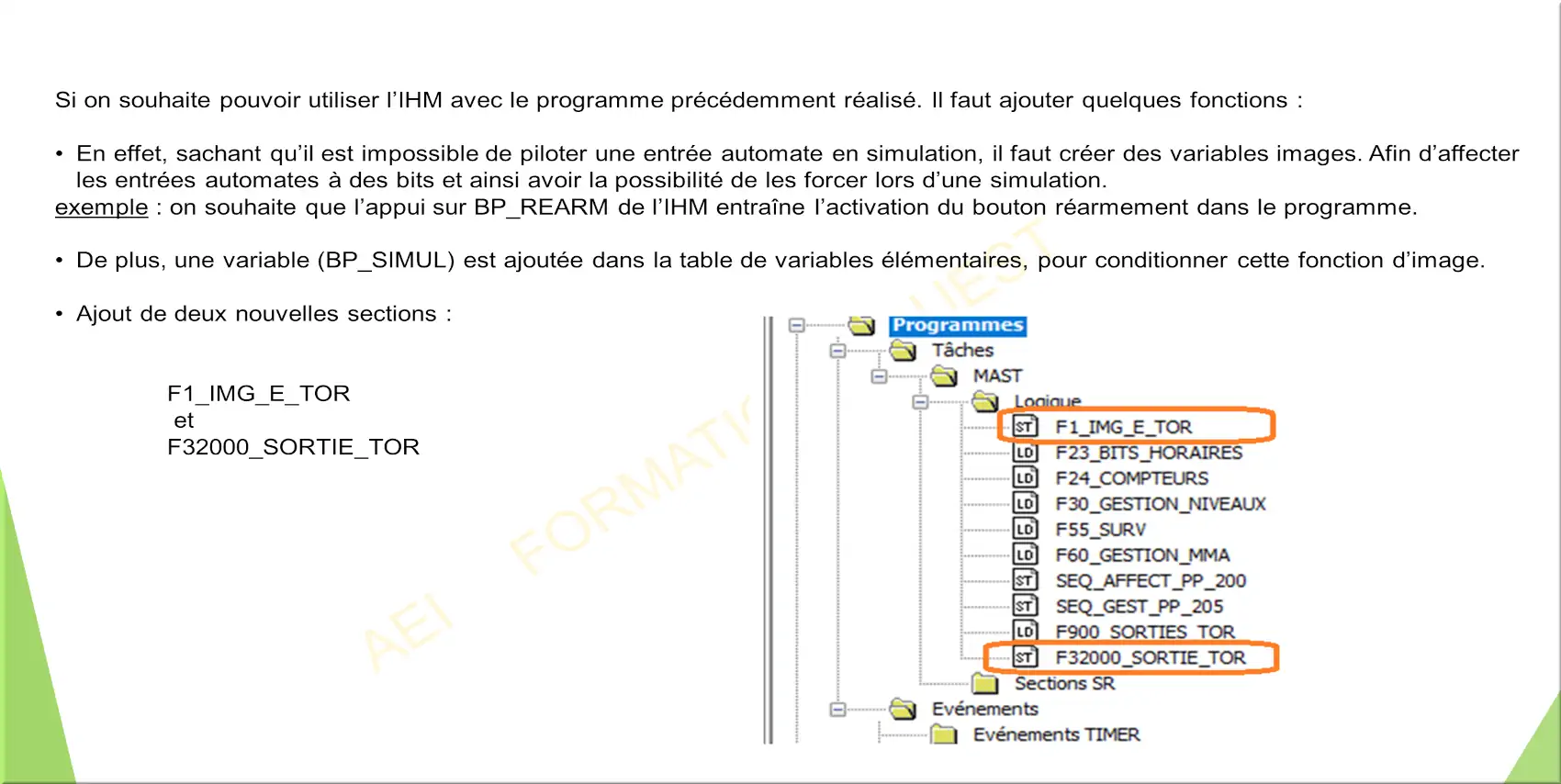

Modification programme automate
Variables images et IHM

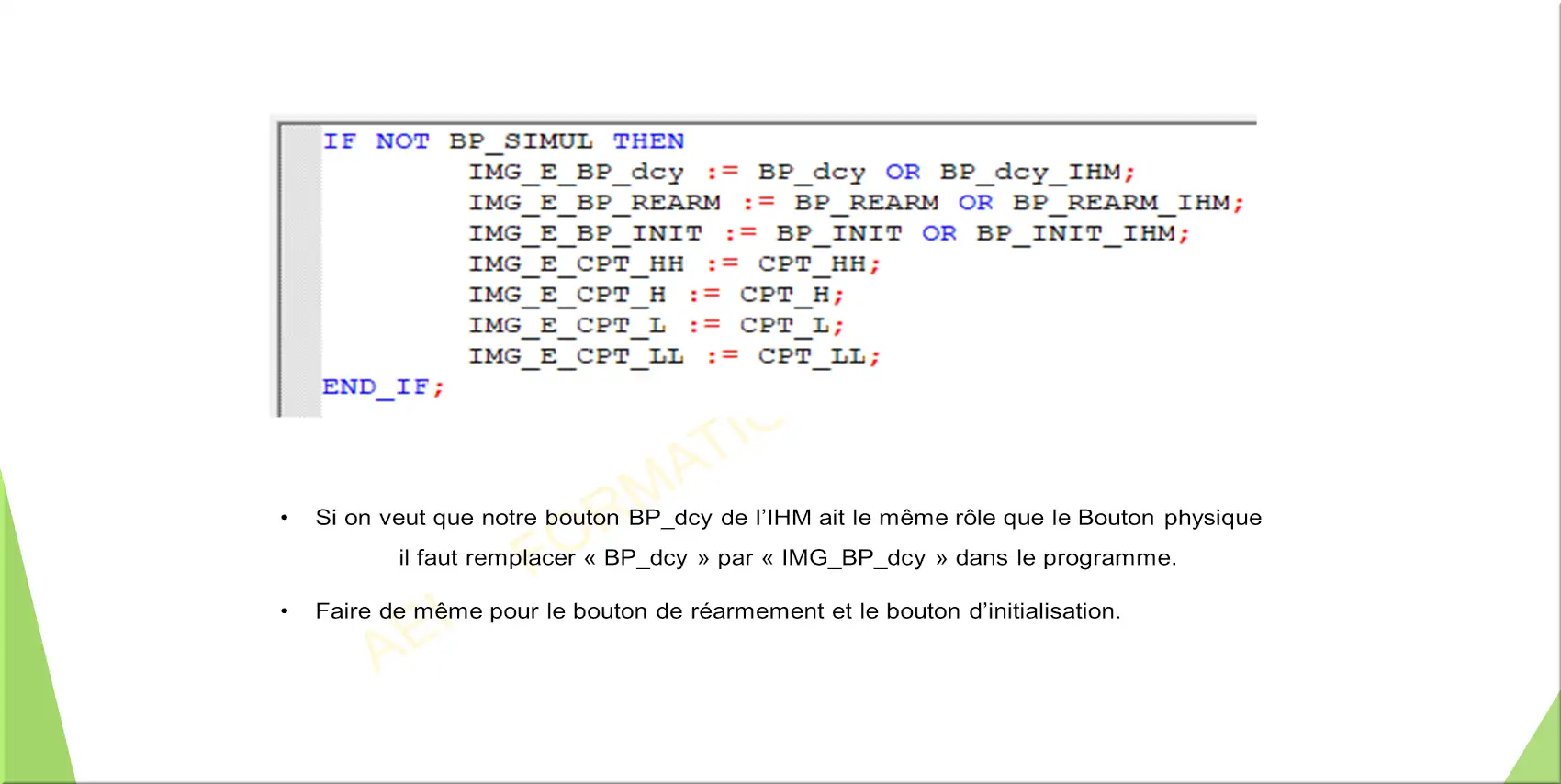

Programmation du FC1_IMG_E_TOR

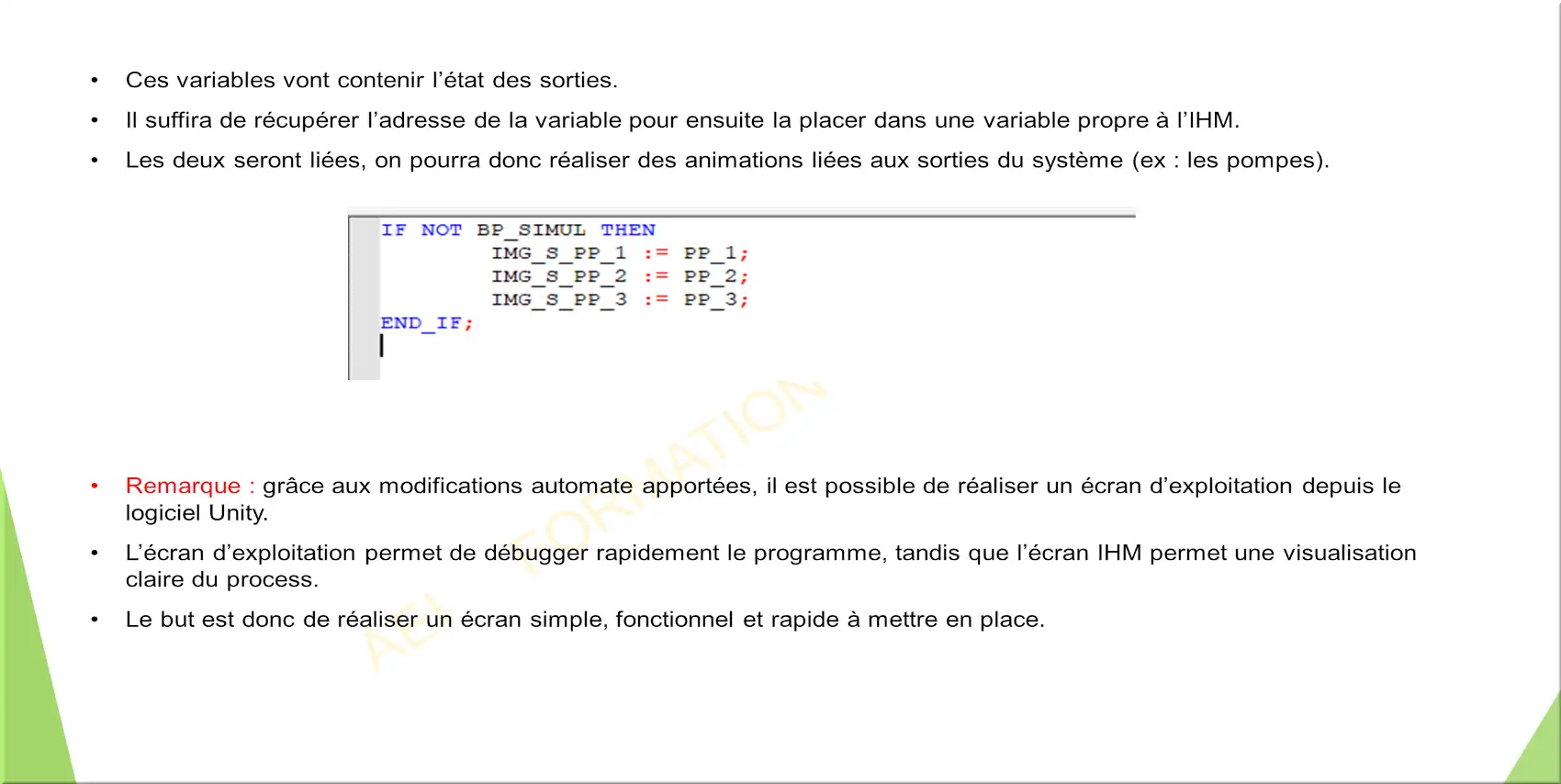

Programmation du FC32000_IMG_S_TOR

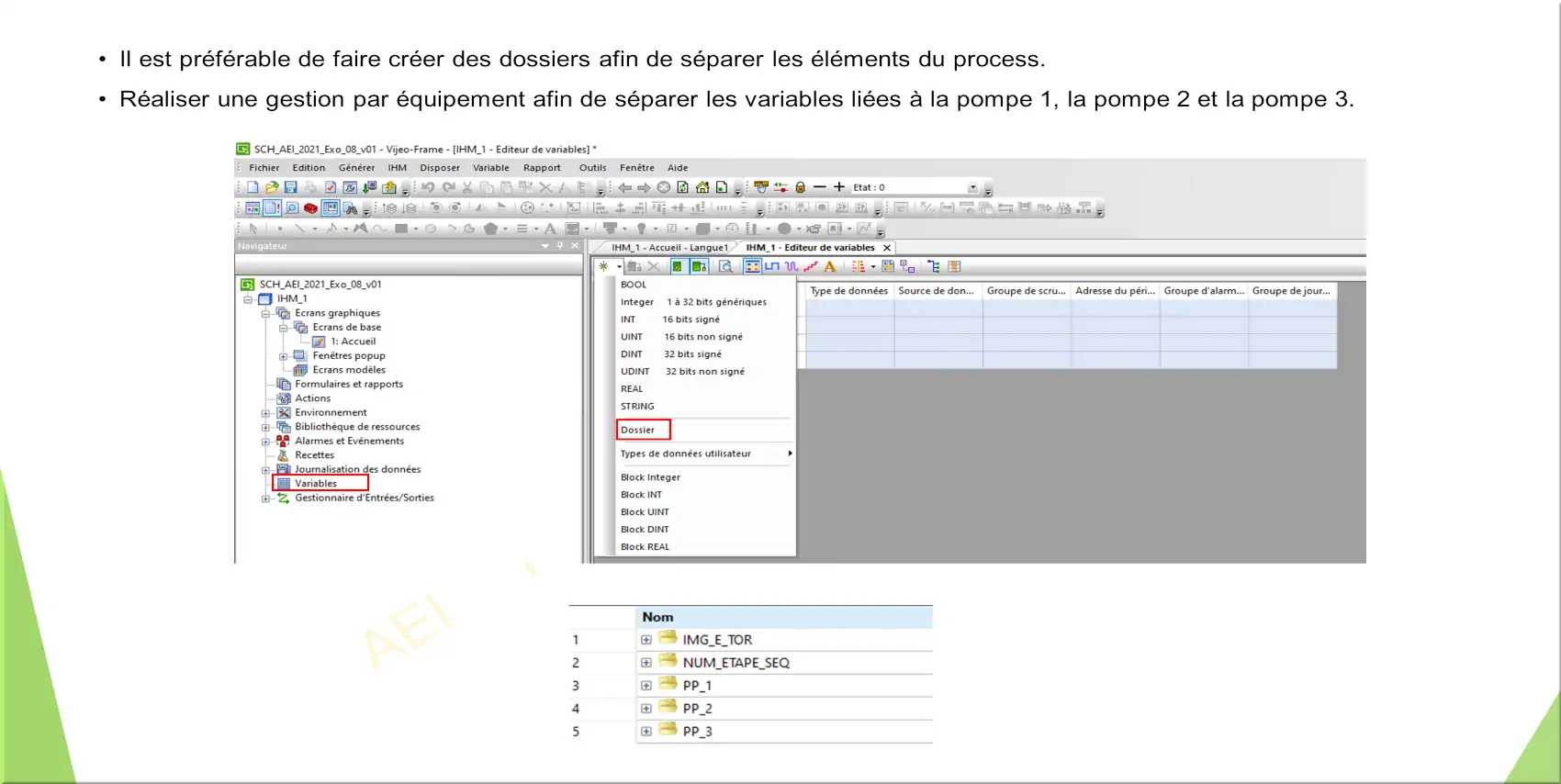

Création des variables dans l’IHM

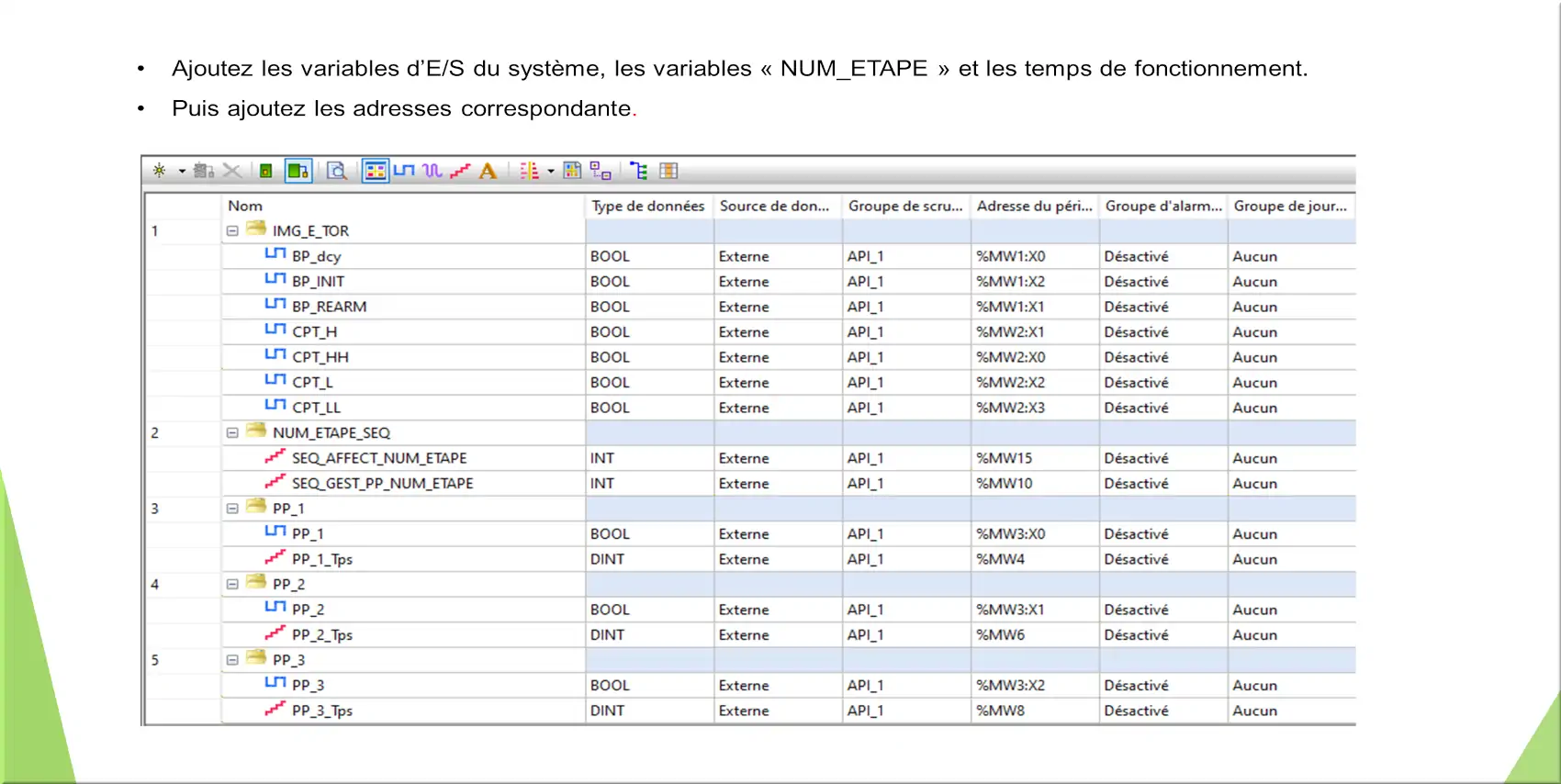

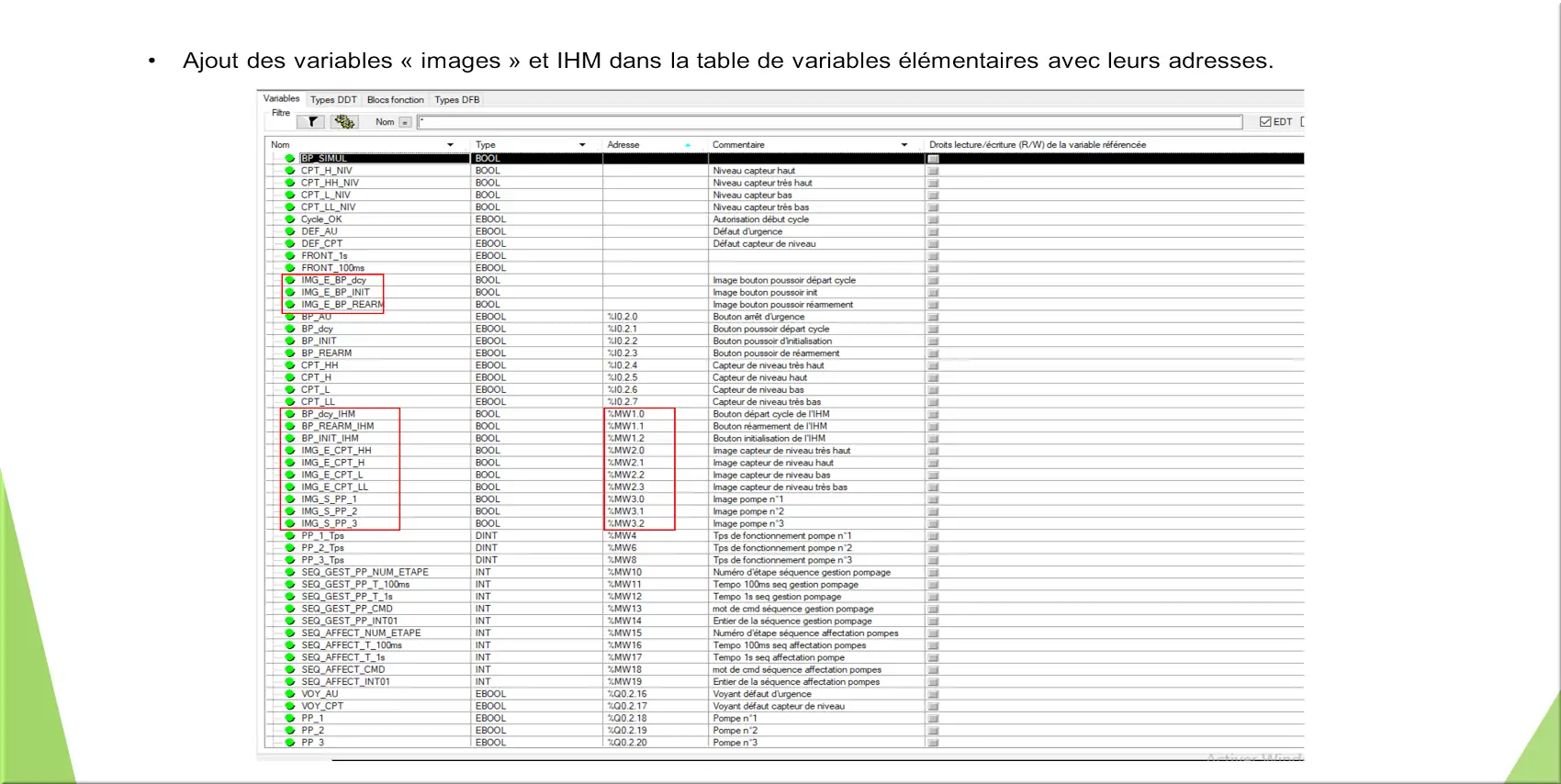

Liste des variables

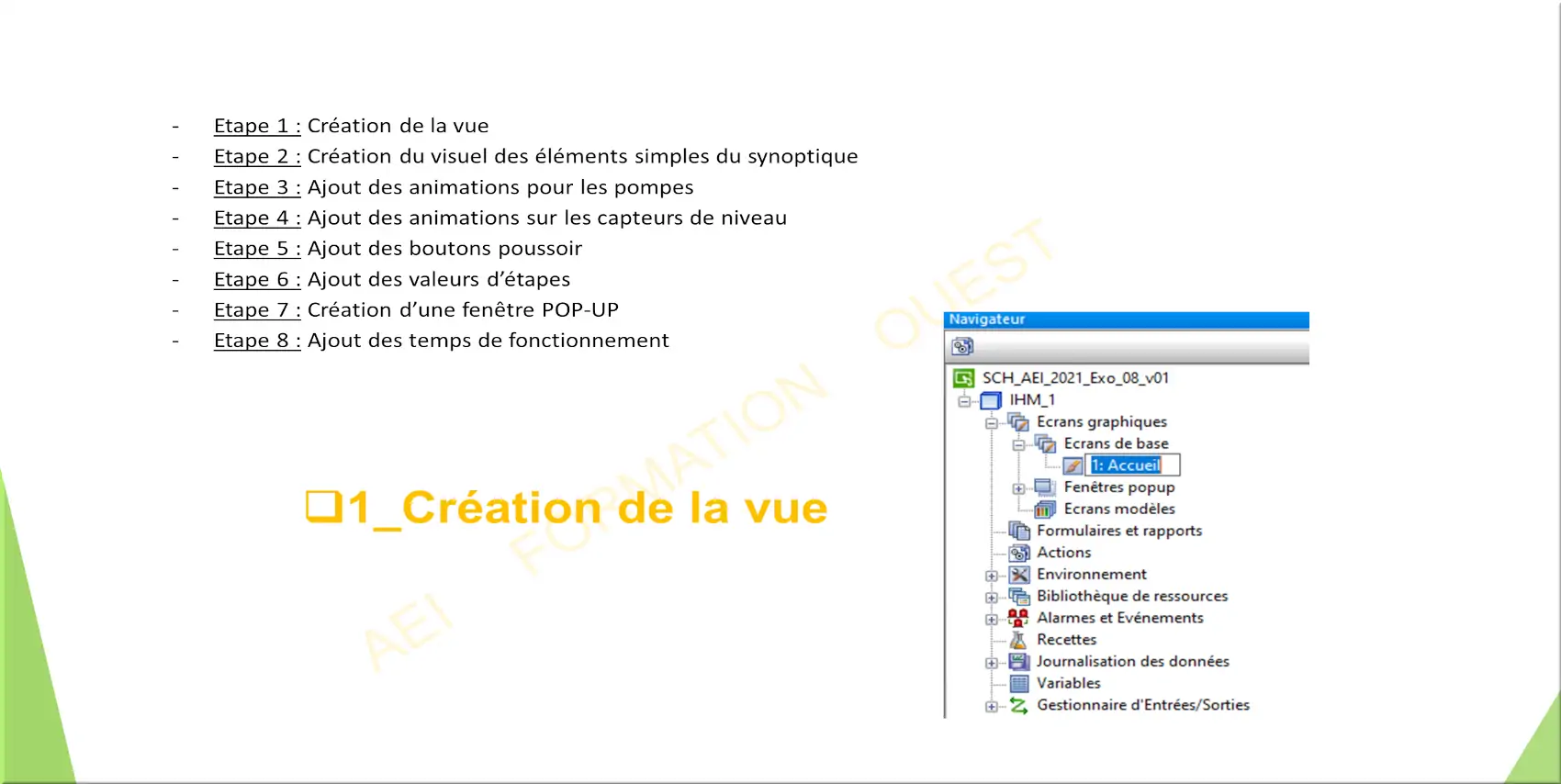

Création du visuel

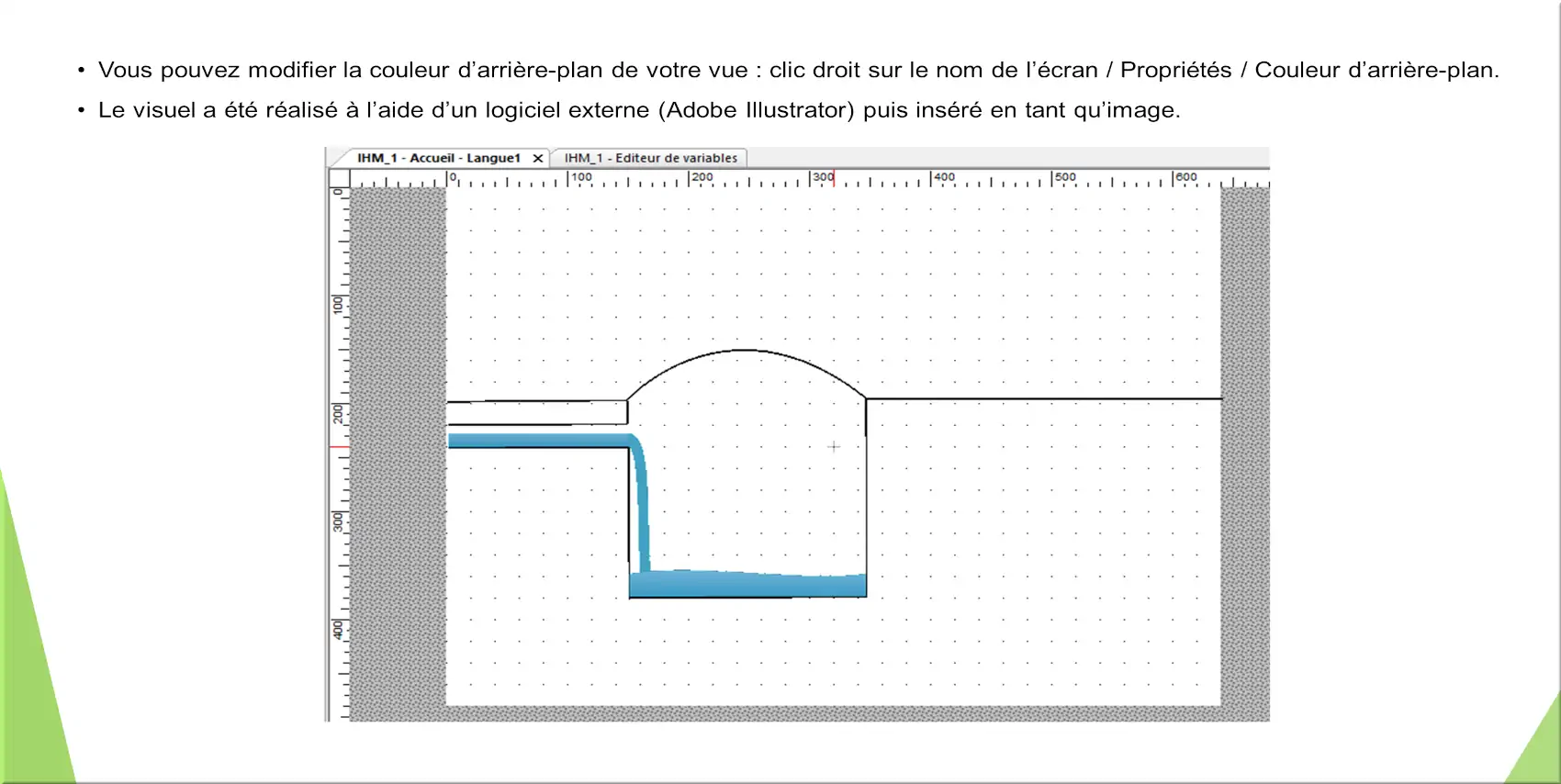

2_Création du visuel des éléments simples du synoptique

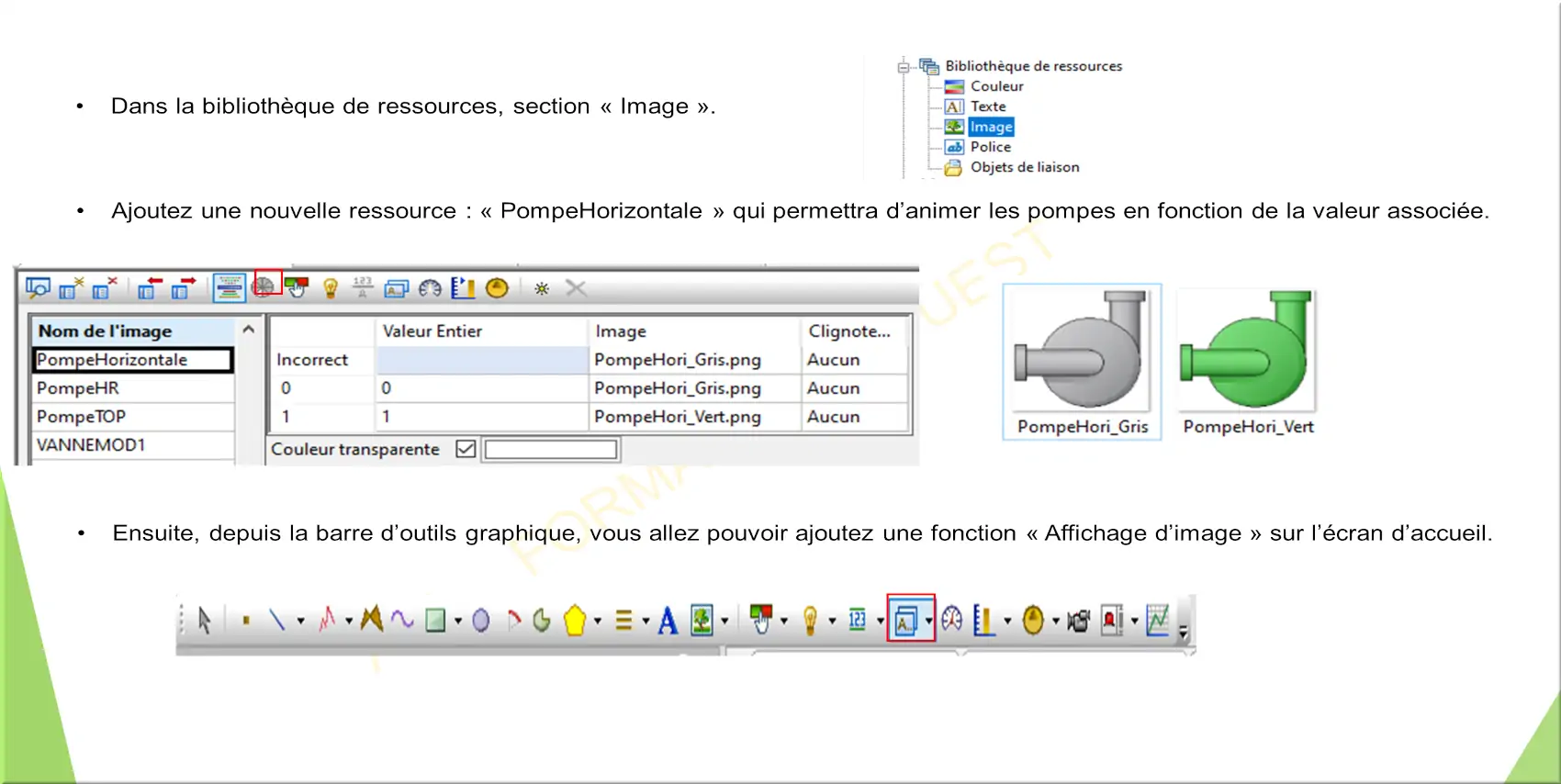

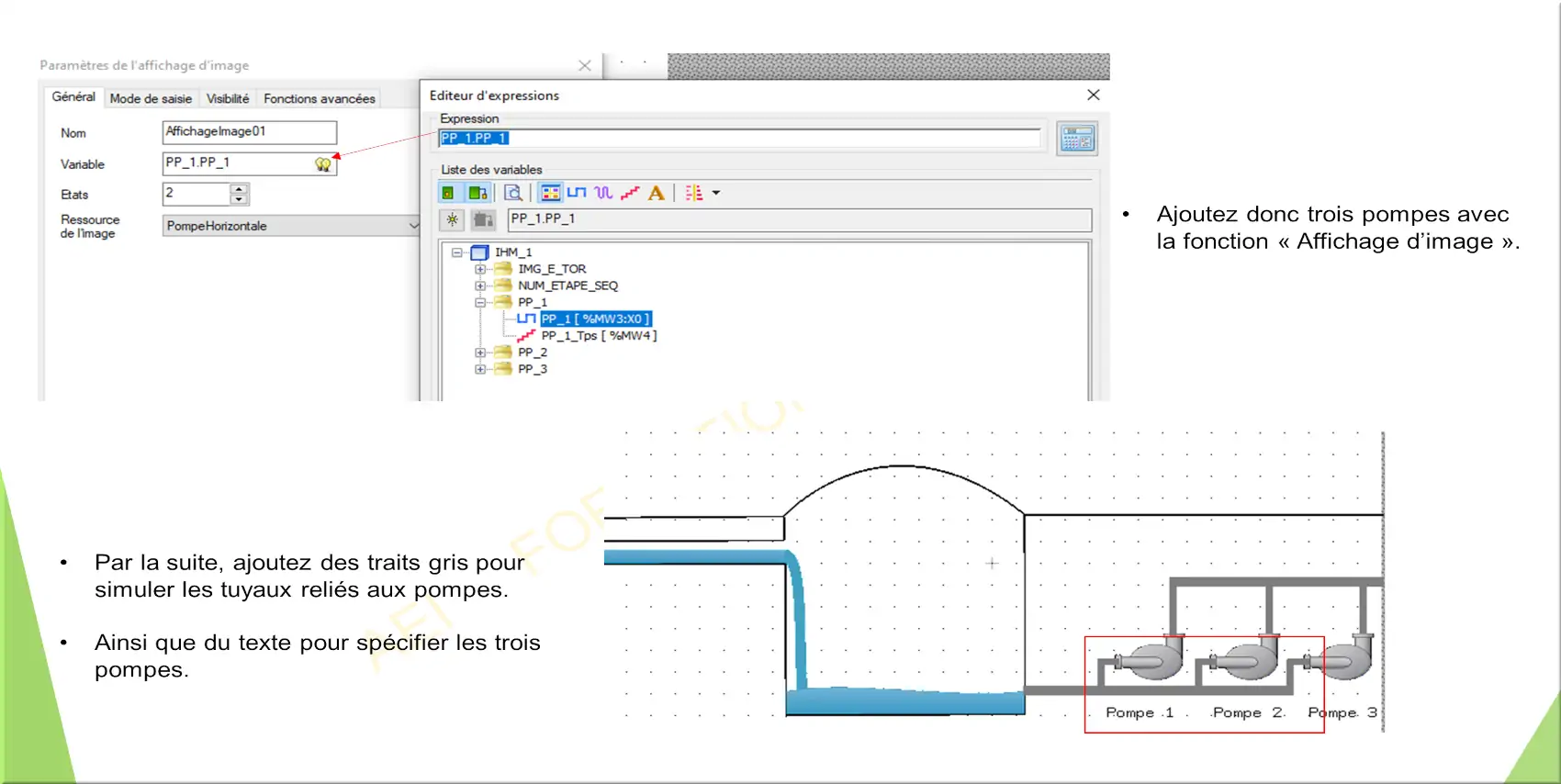

3_Ajout des animations pour les pompes

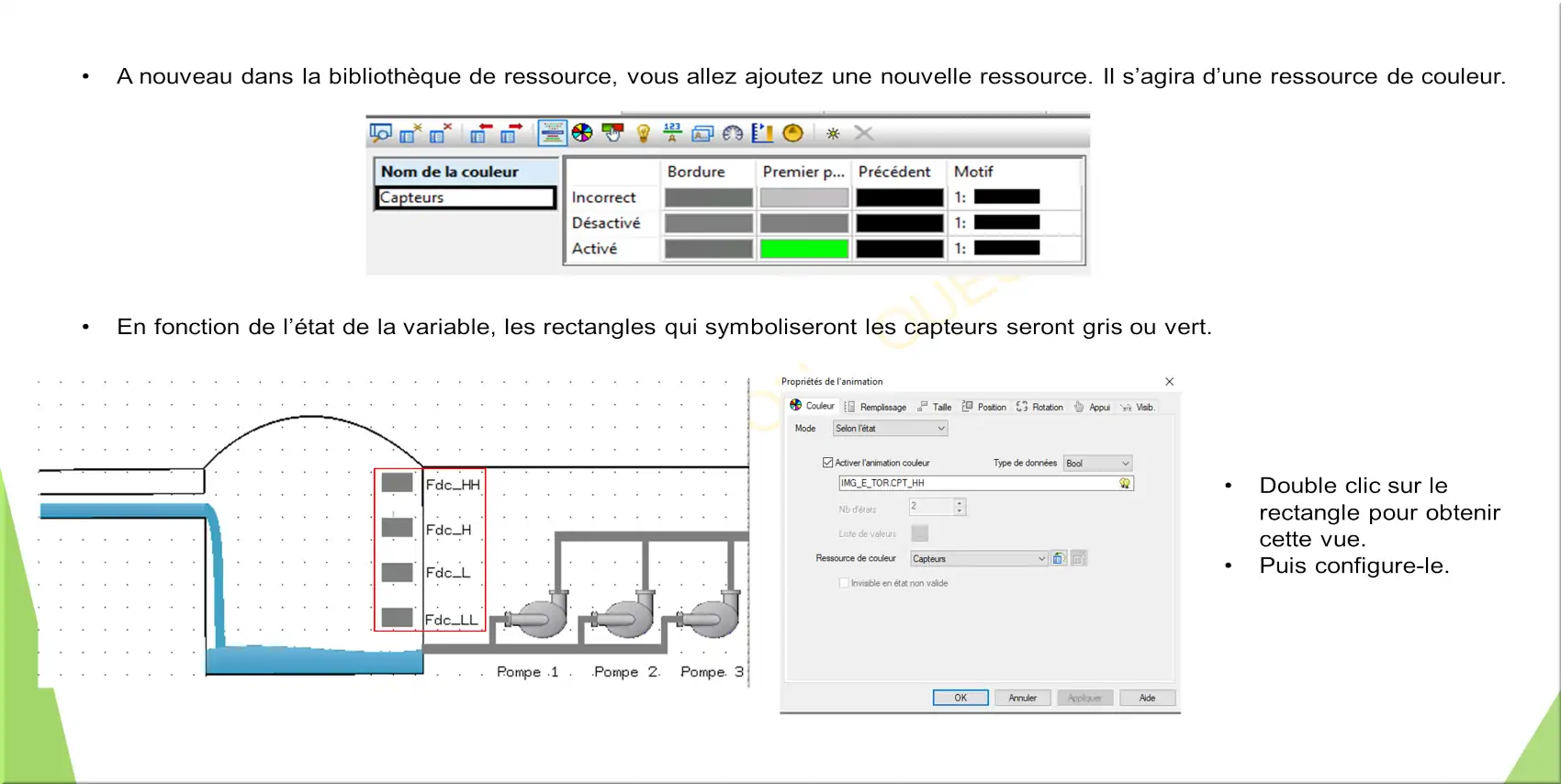

4_Ajout des animations sur les capteurs

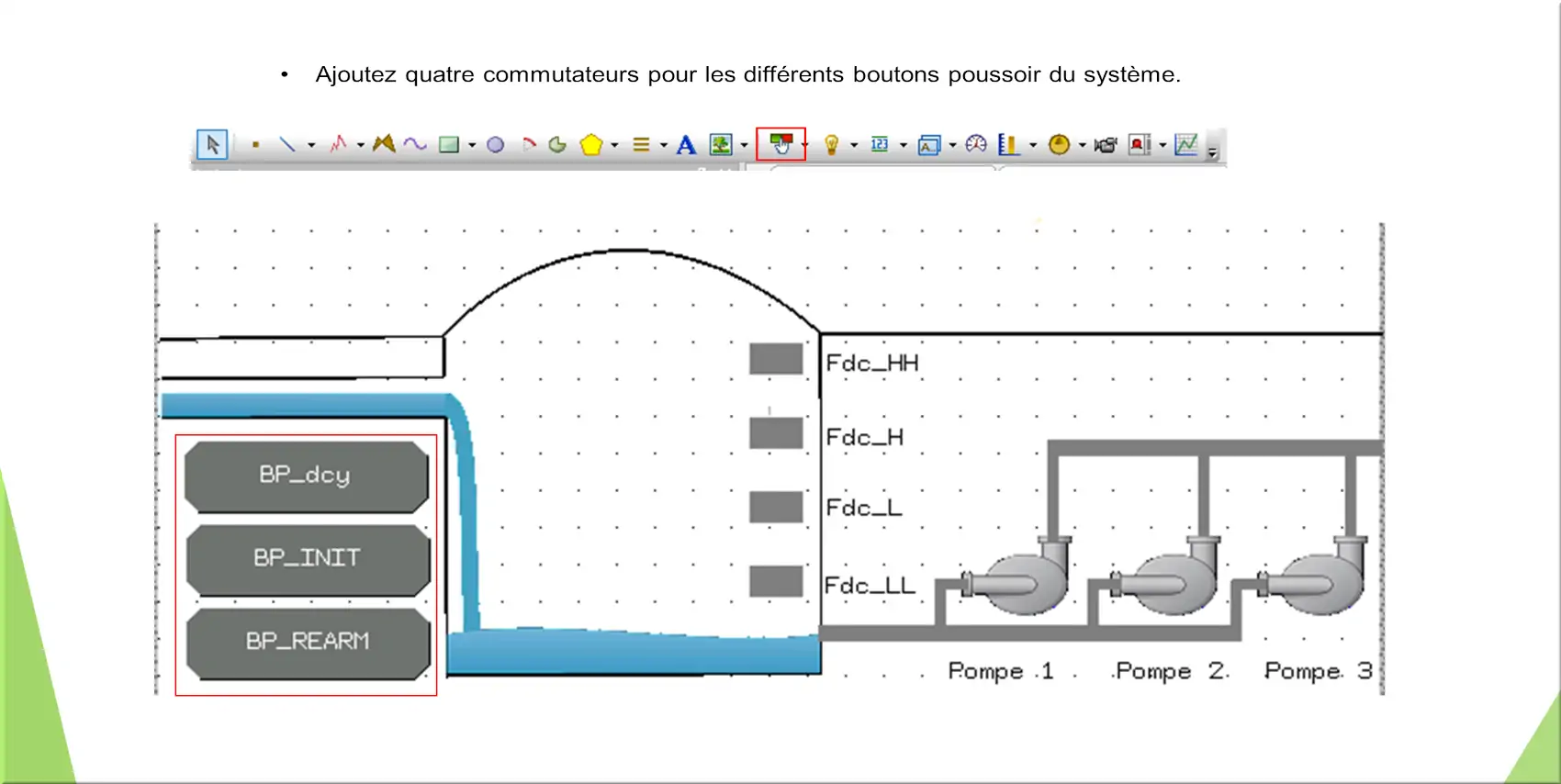

5_Ajout des boutons poussoir

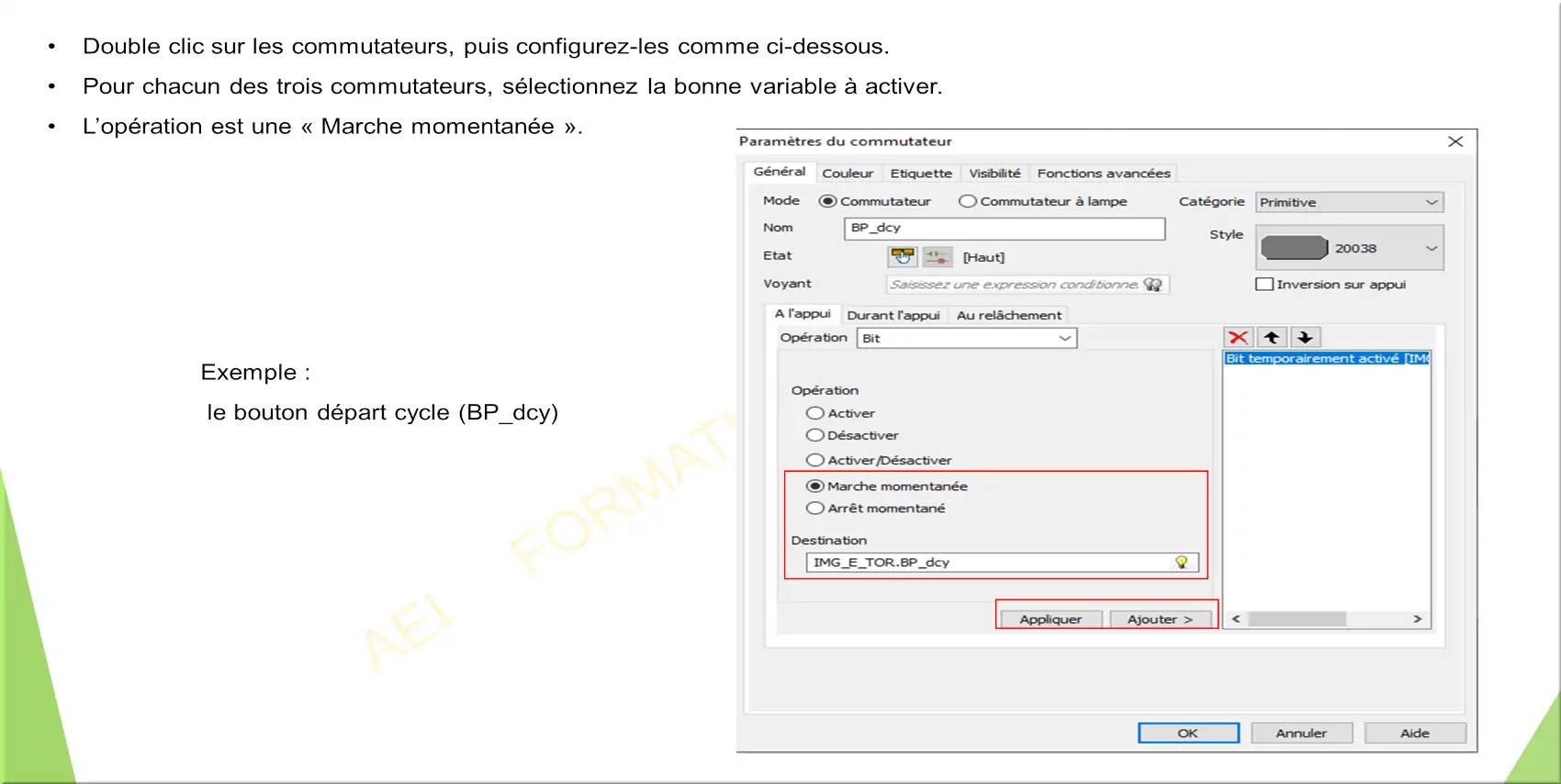

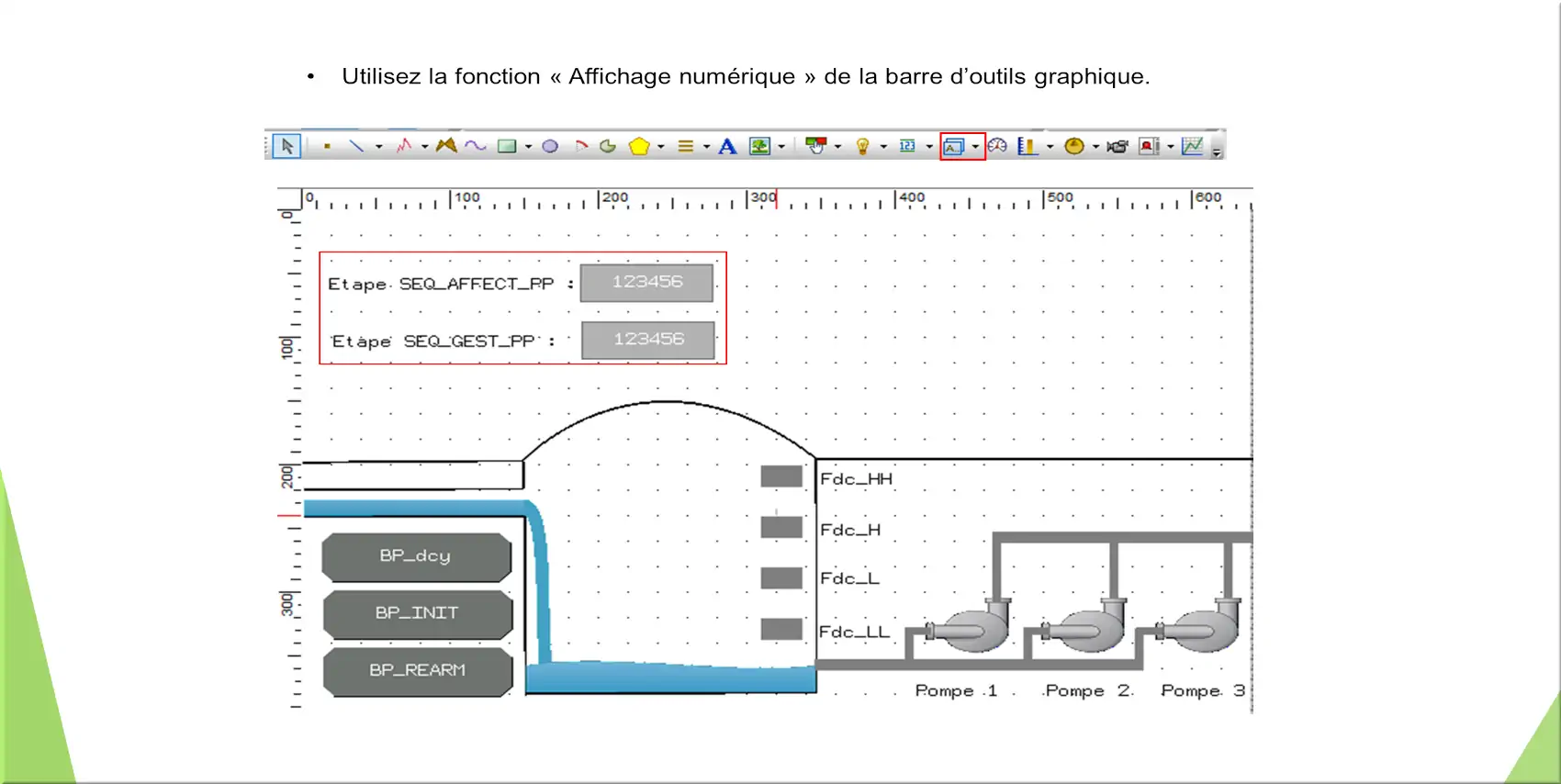

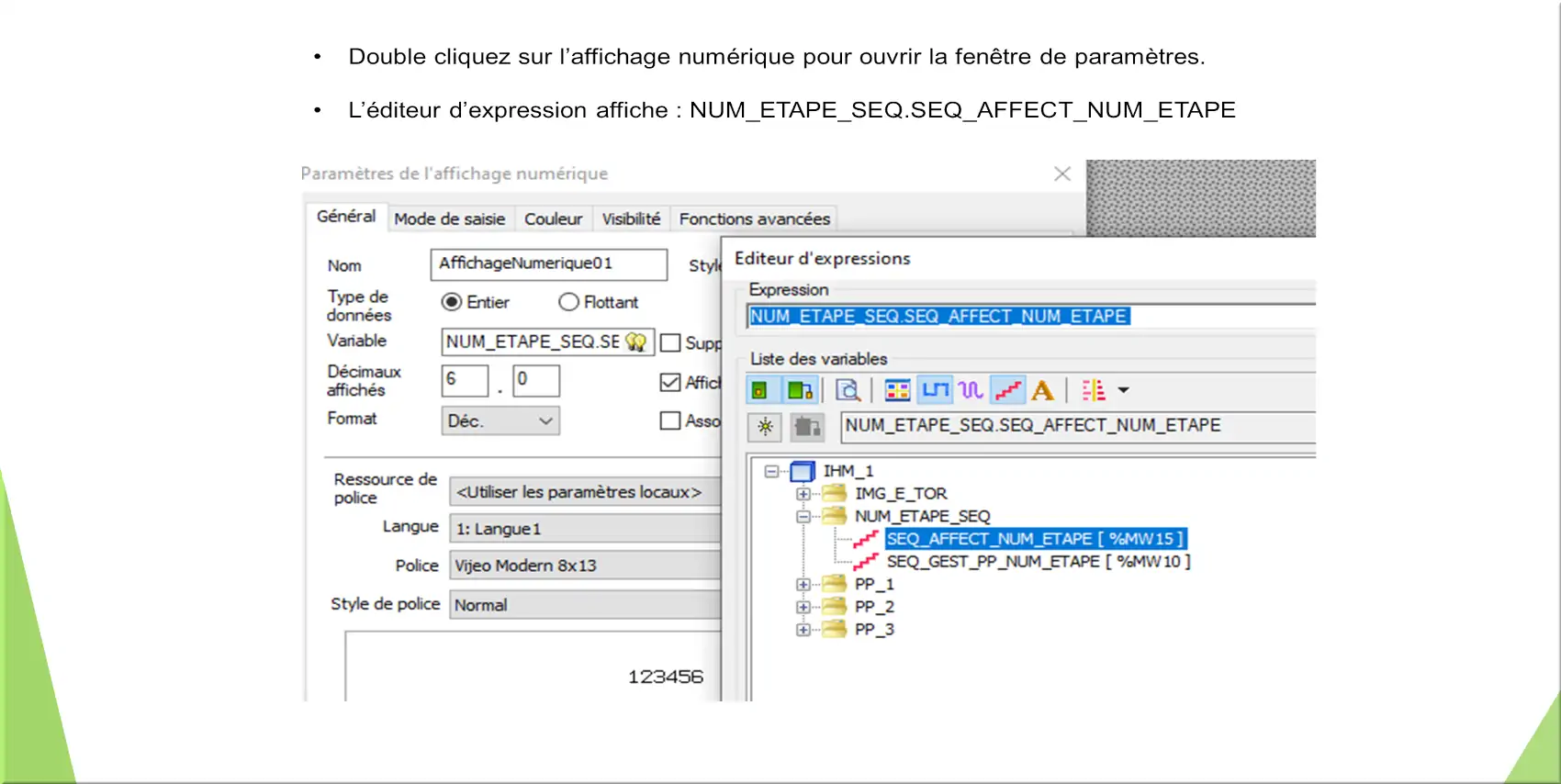

6_Ajout des valeurs d’étapes

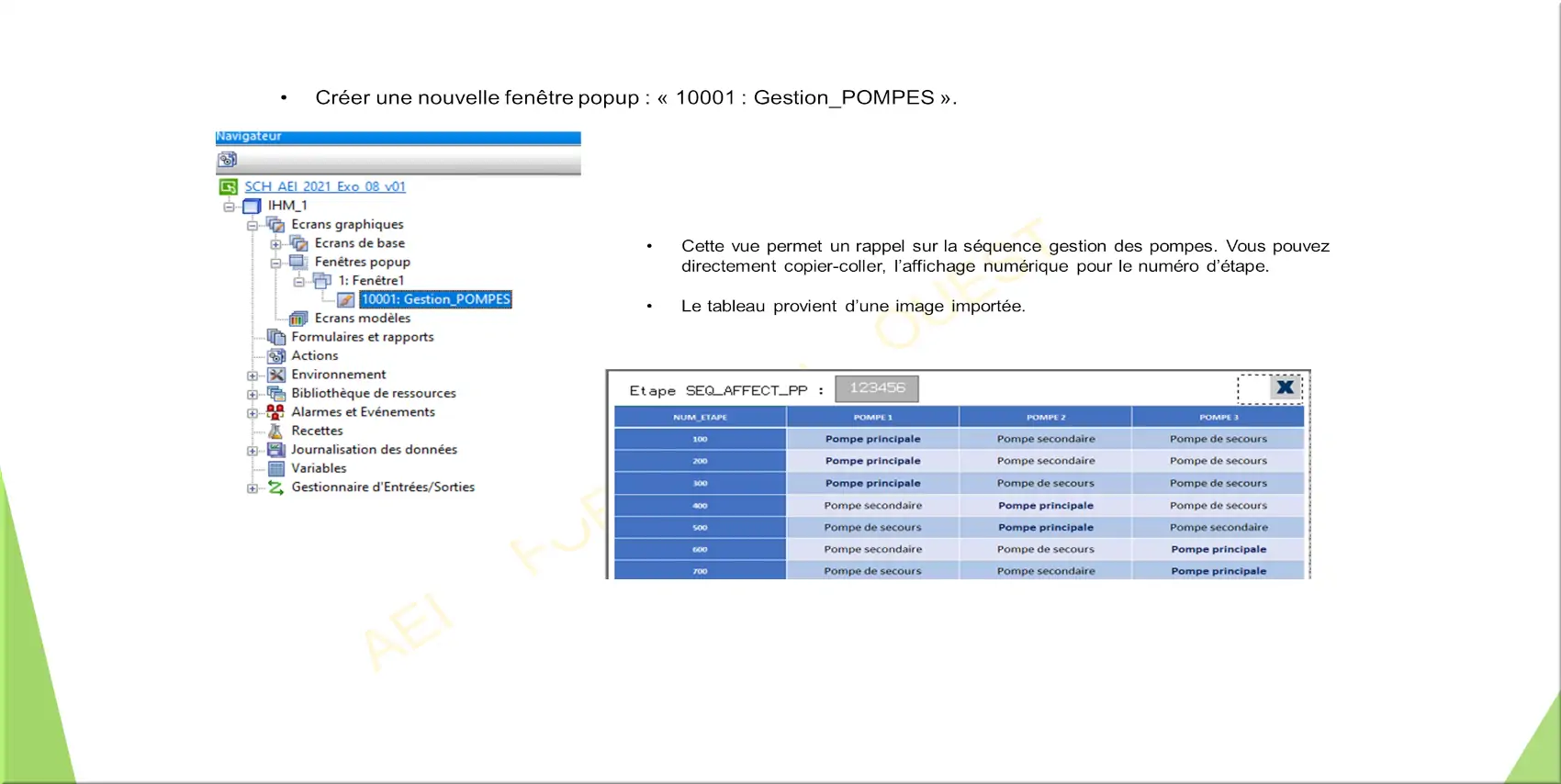

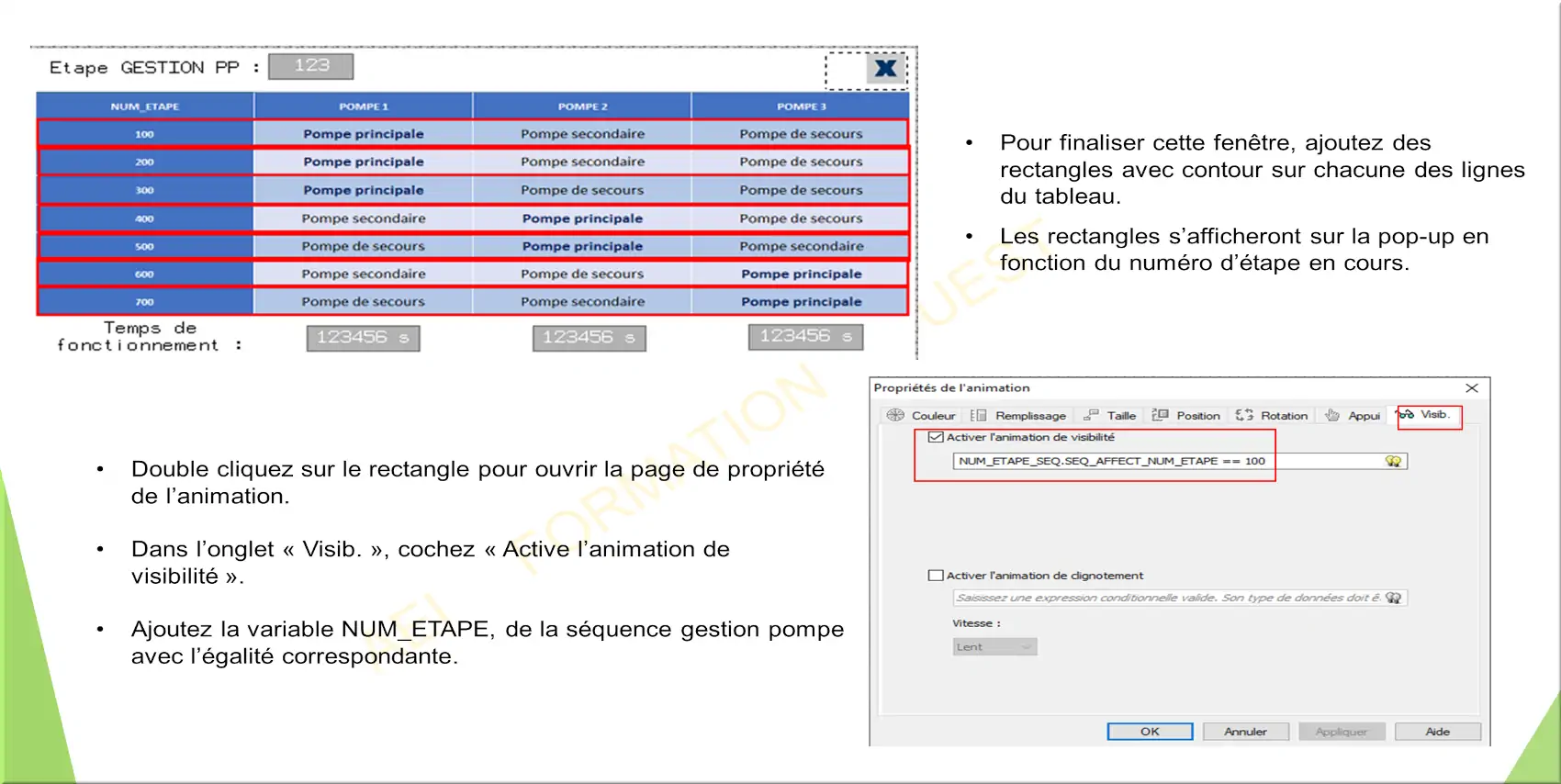

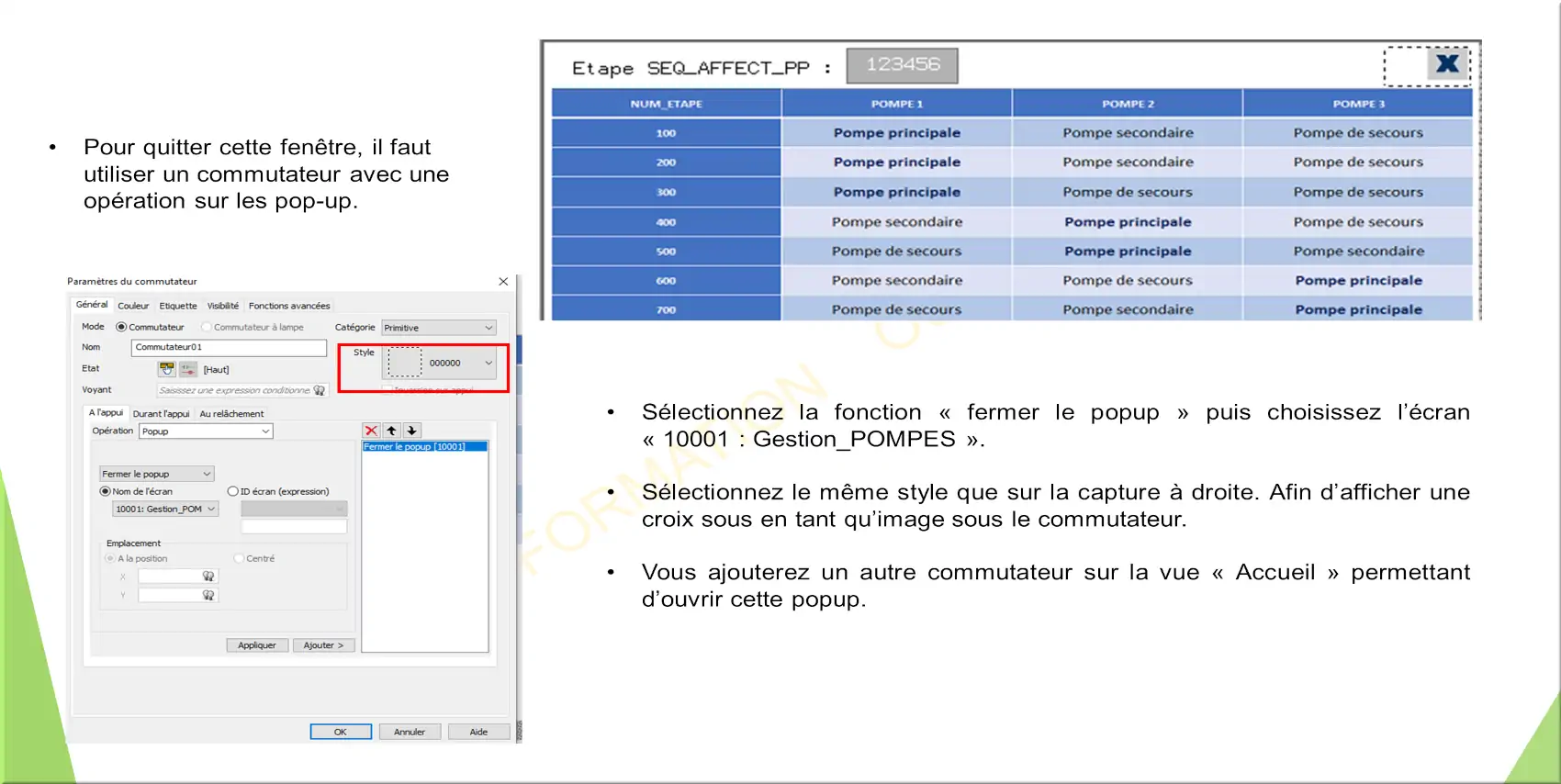

7_Création d’une fenêtre POP-UP

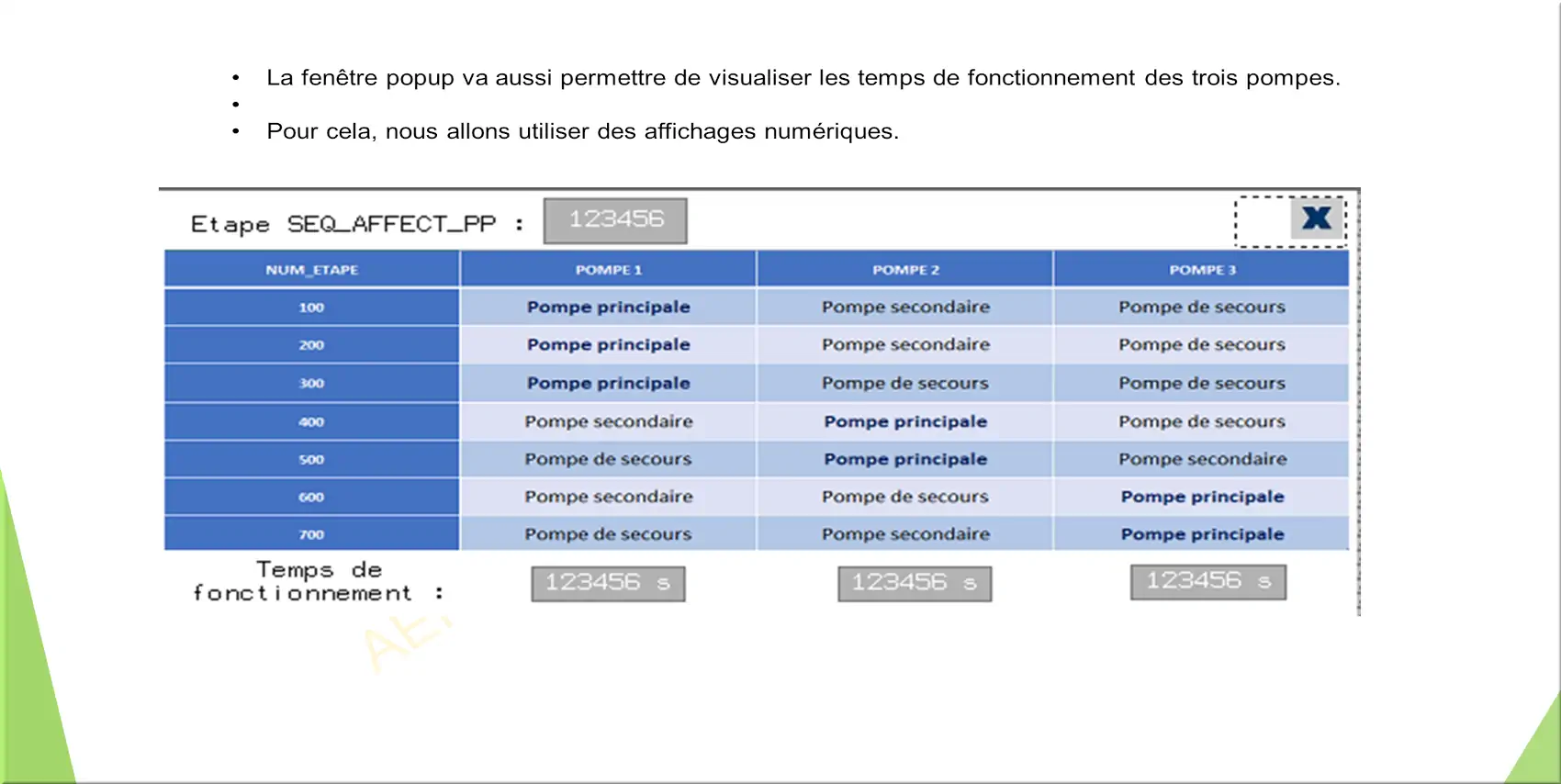

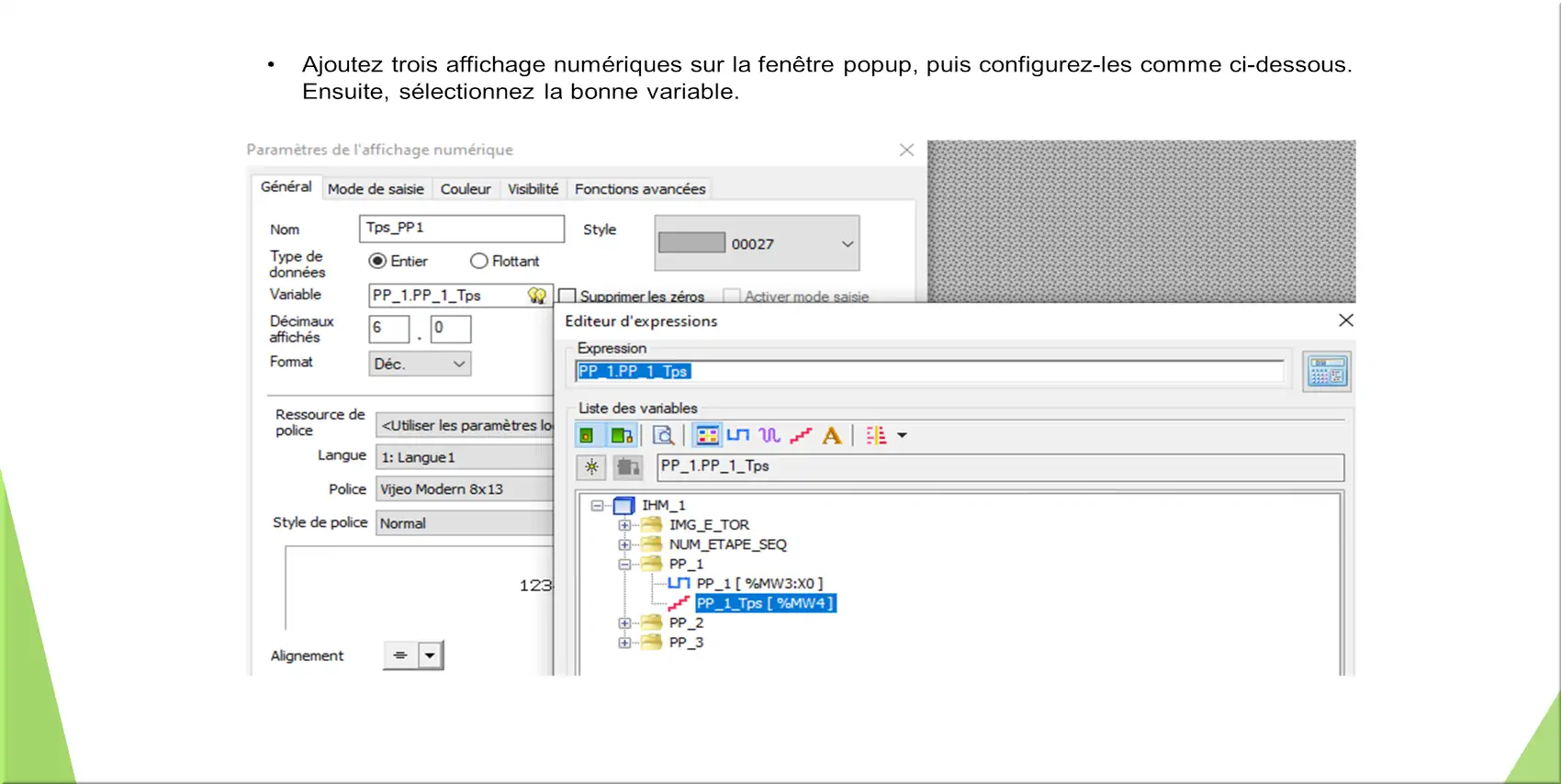

8_Ajout des temps de fonctionnement

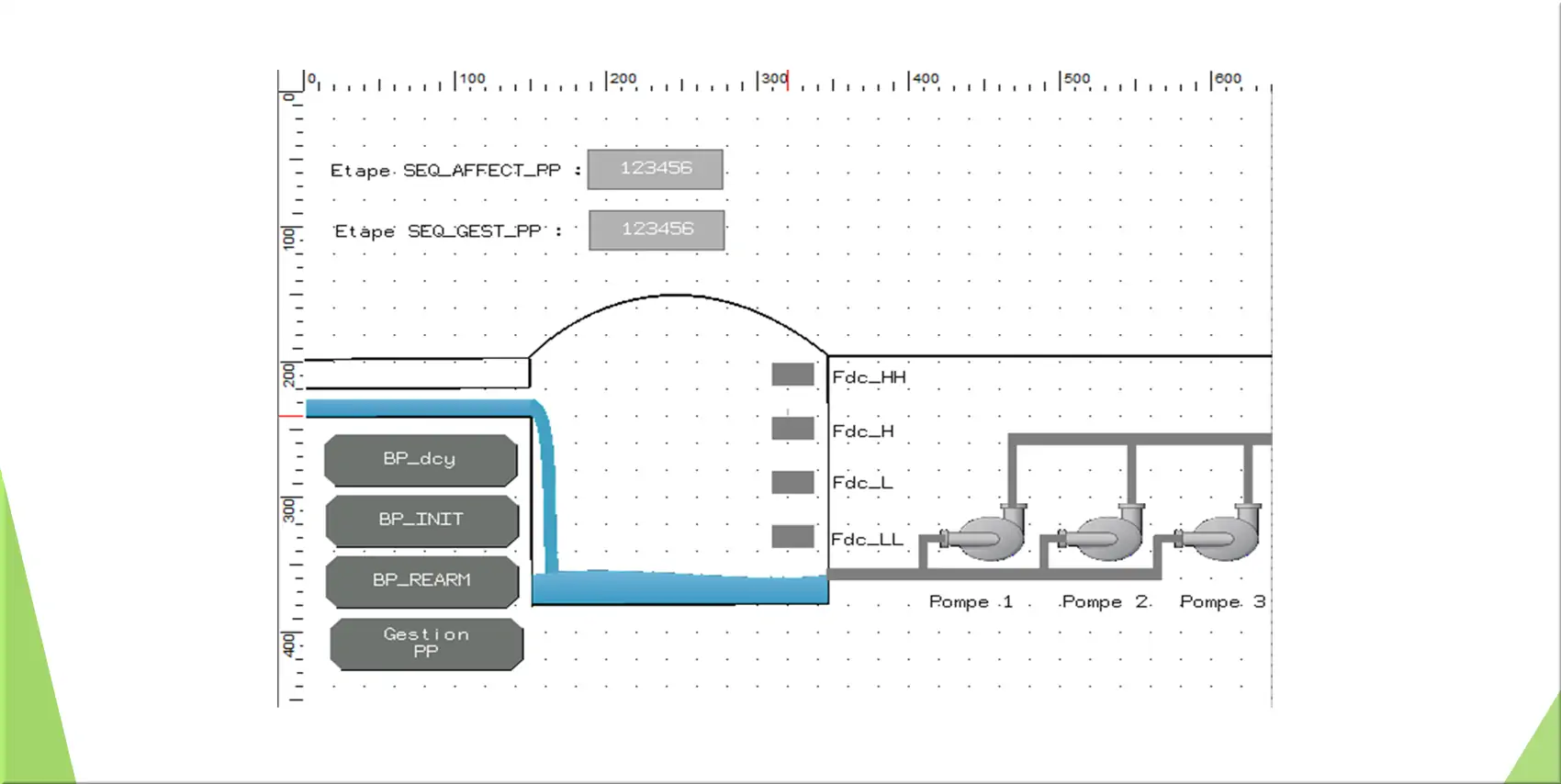

Rendu final

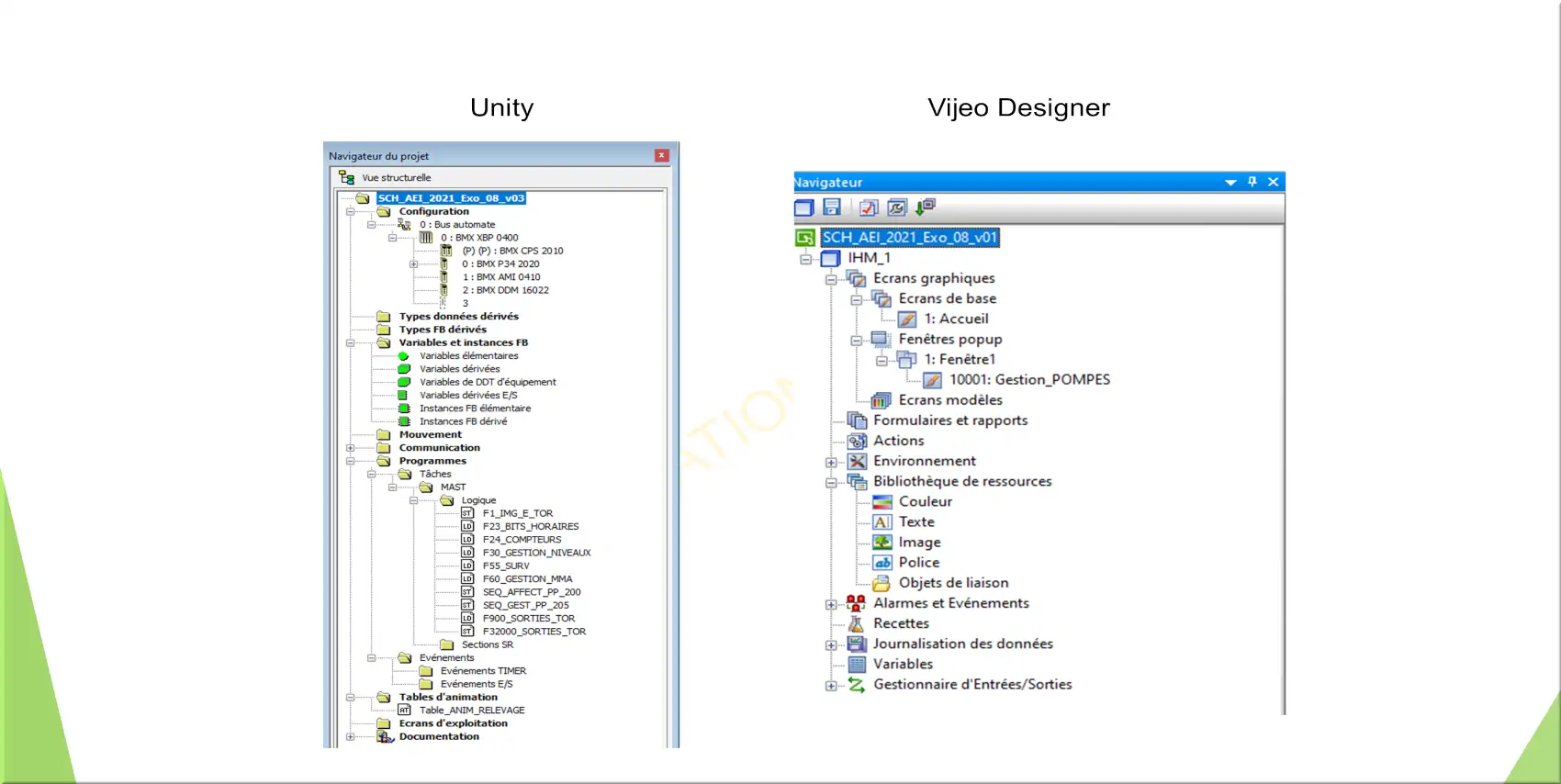

Arborescence finale

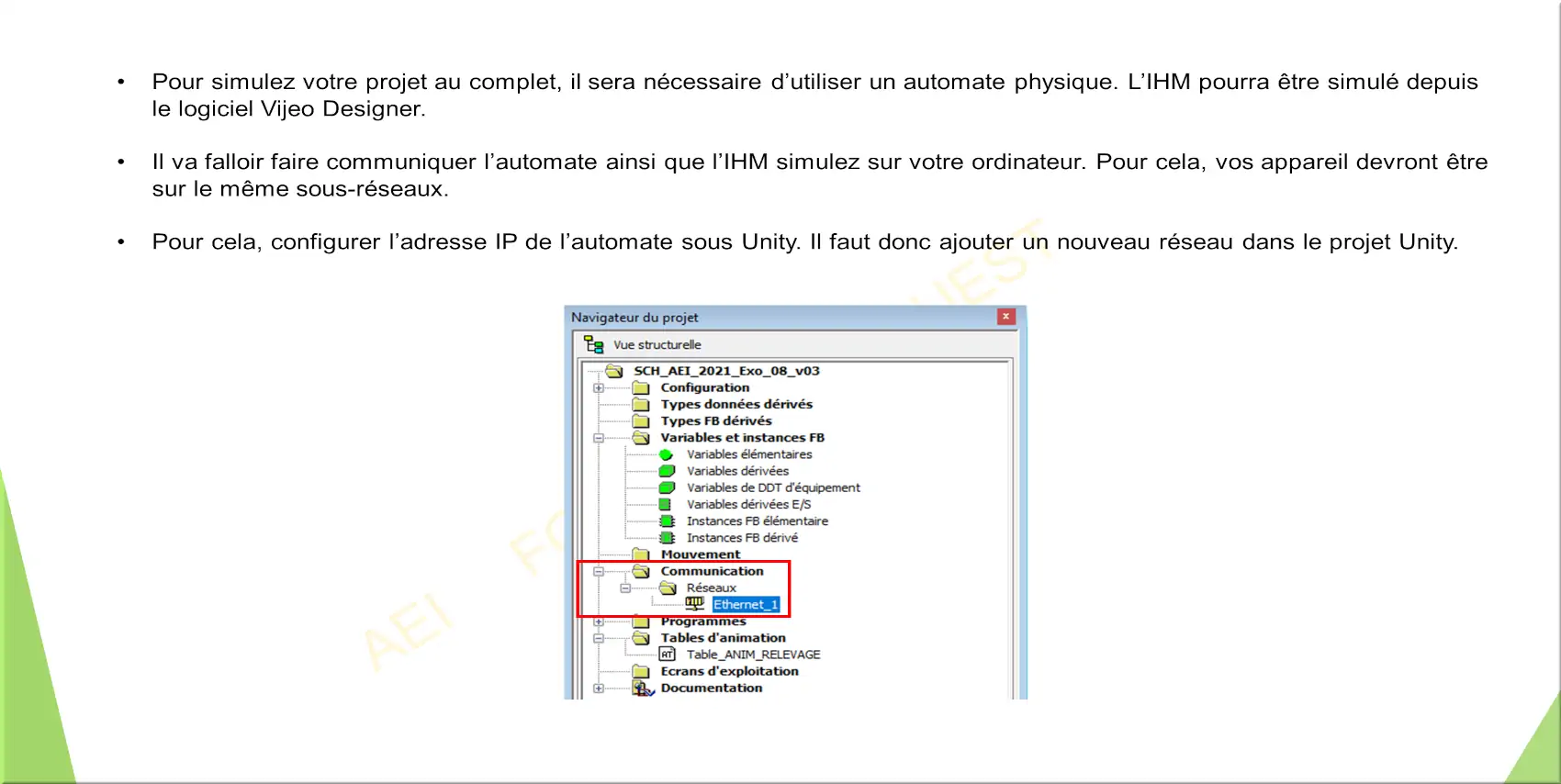

Simulation du projet avec Vijeo Designer et l’automate

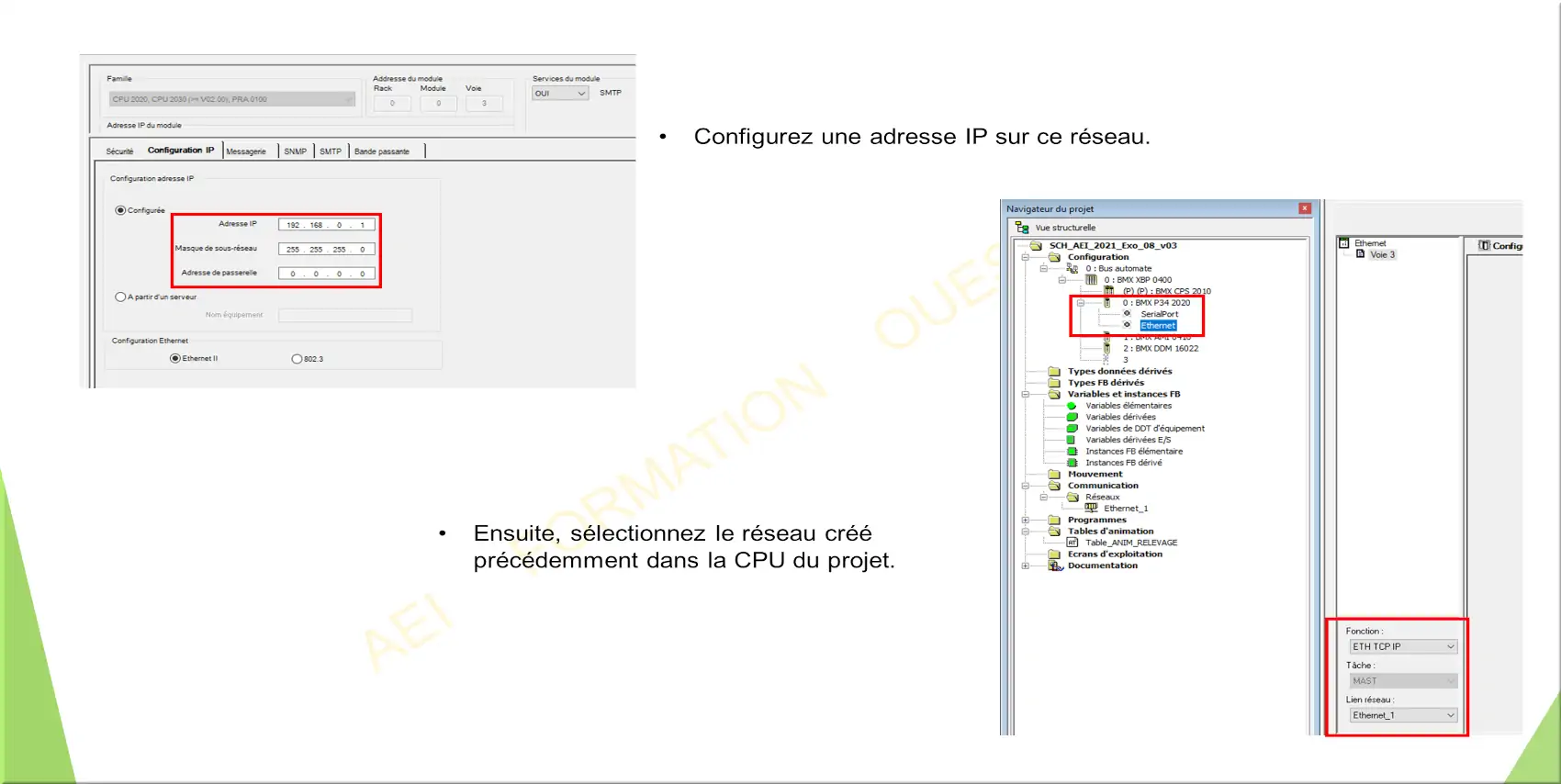

Réseau Ethernet : IP
Configuration

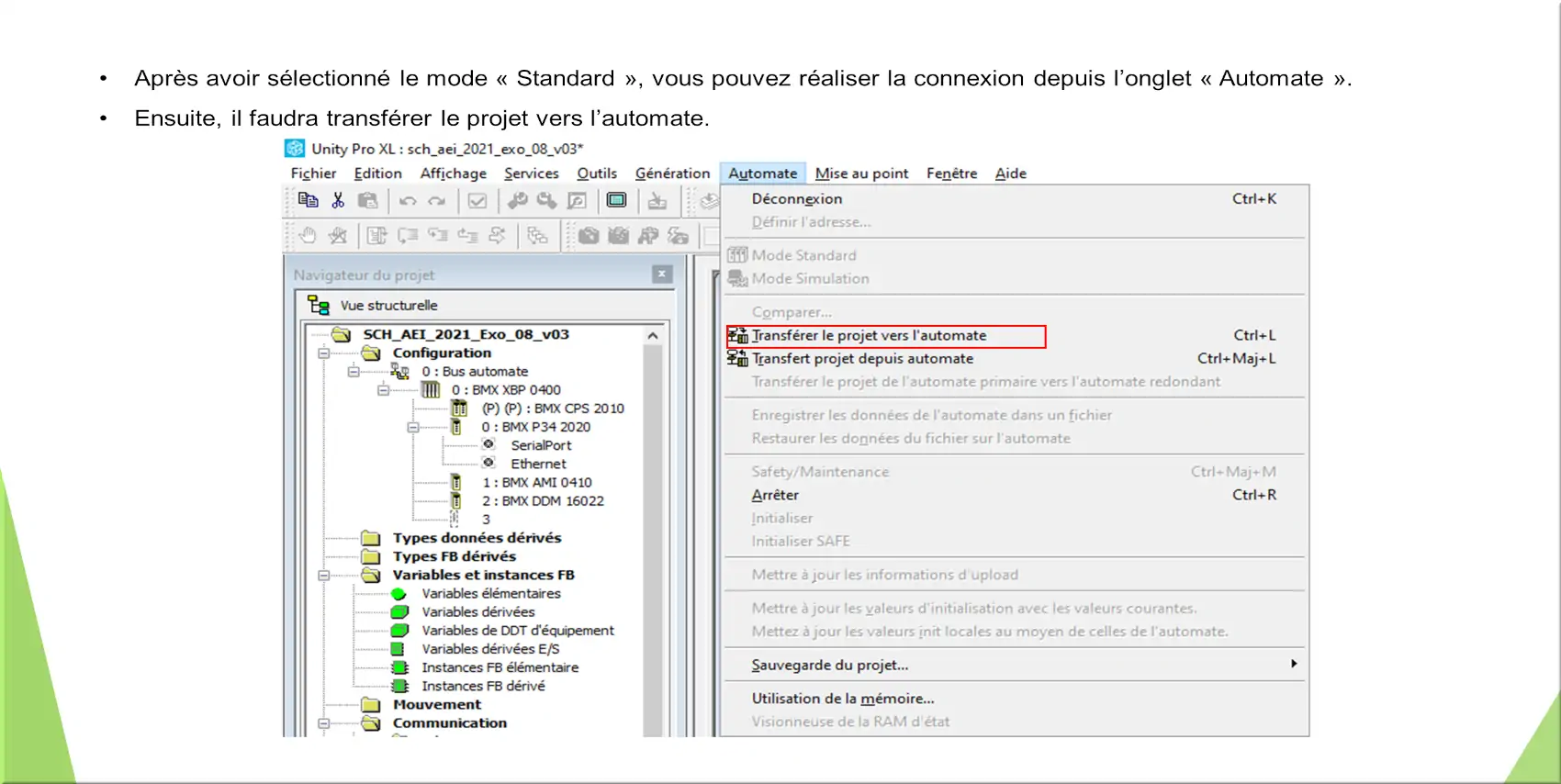

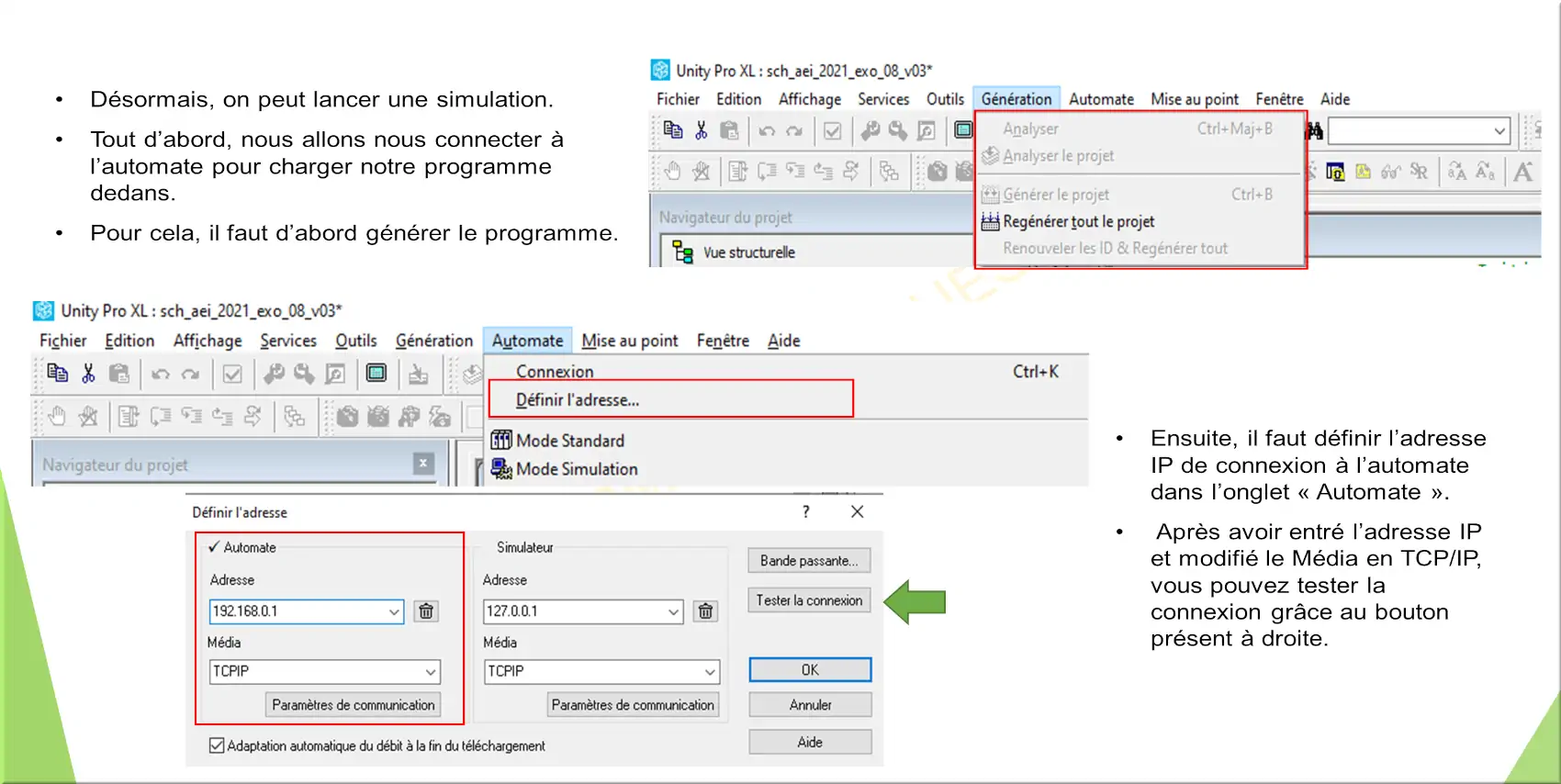

Charger le programme automate

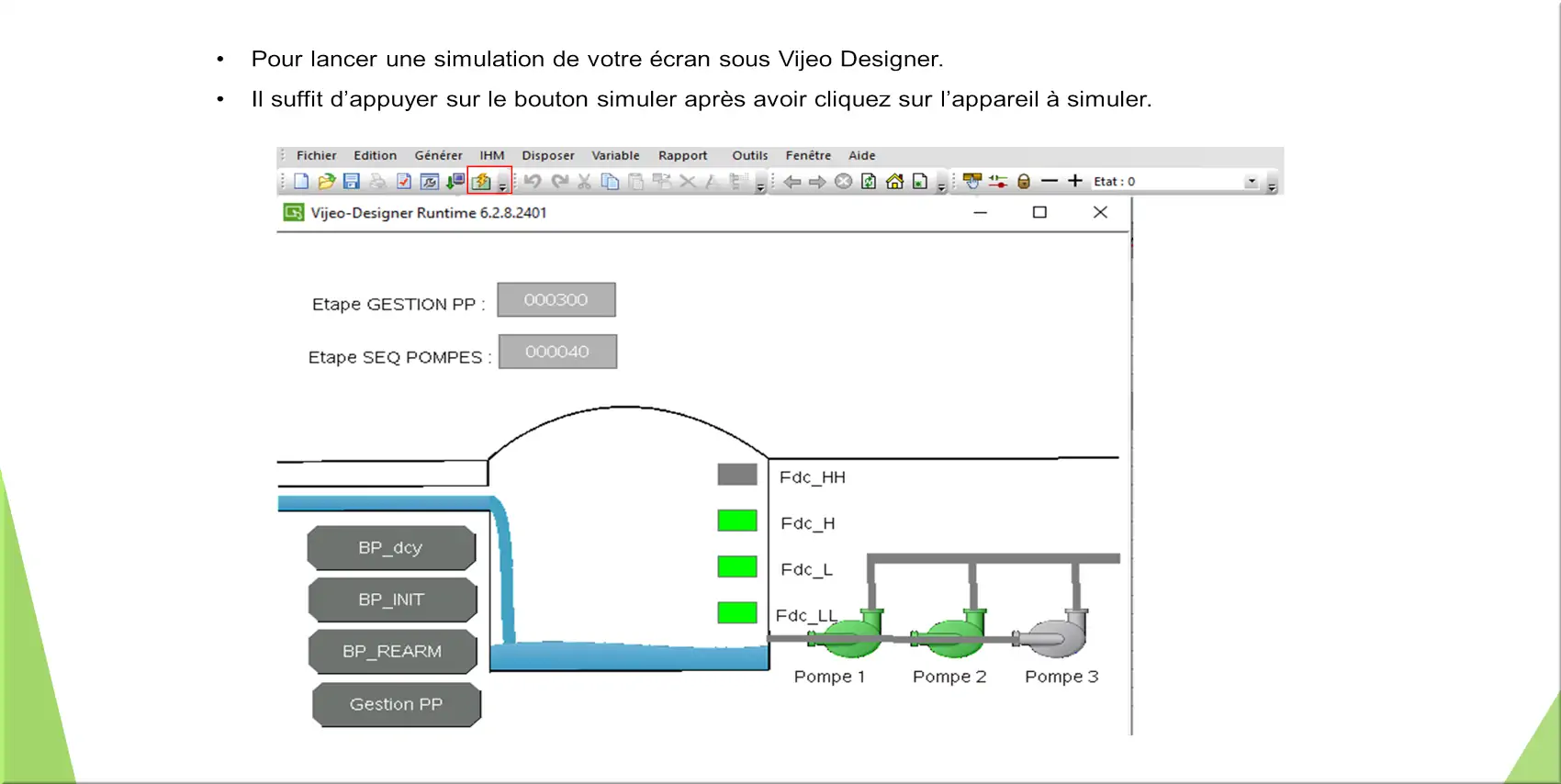

Lancer la simulation
Table d’animation : Table_ANIM_RELEVAGE
